¶ 概述
¶ 位置

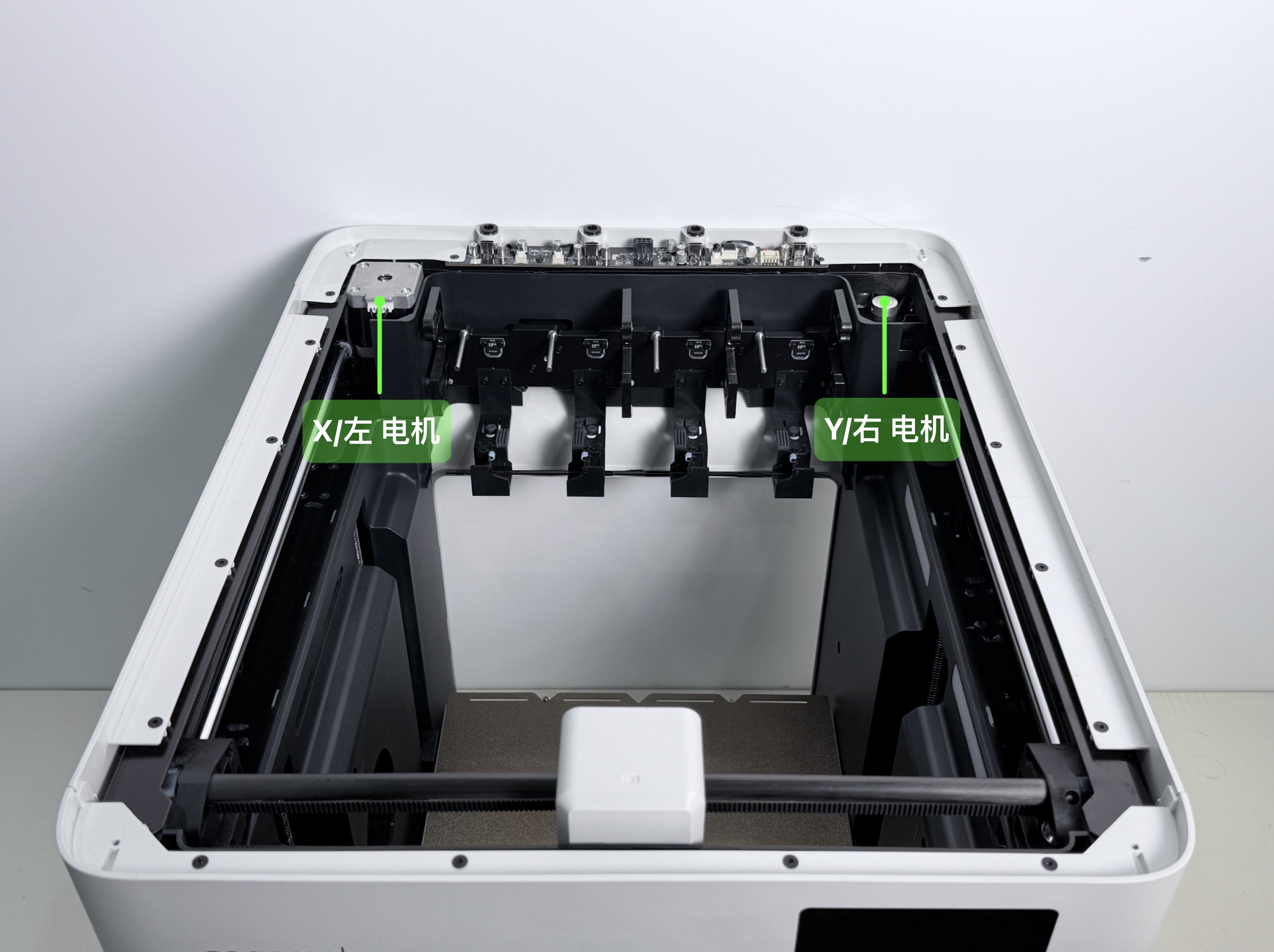

XY轴同步带驱动电机共有两个，分别位于机器顶部左上角和右上角
¶ 操作难度及耗时评估
- 难度等级：★★★★★ (困难)
- 预计用时：180分钟
¶ 获取渠道
该配件预计将于后续上线Snapmaker官方商城，敬请关注。
¶ 准备工作
- H1.5内六角扳手
- H2.0内六角扳手
- 镊子或一字螺丝刀
- 扎带×2
- 尖嘴大力钳
- 新的XY电机
¶ 操作步骤
¶ Step 1. 退料
-

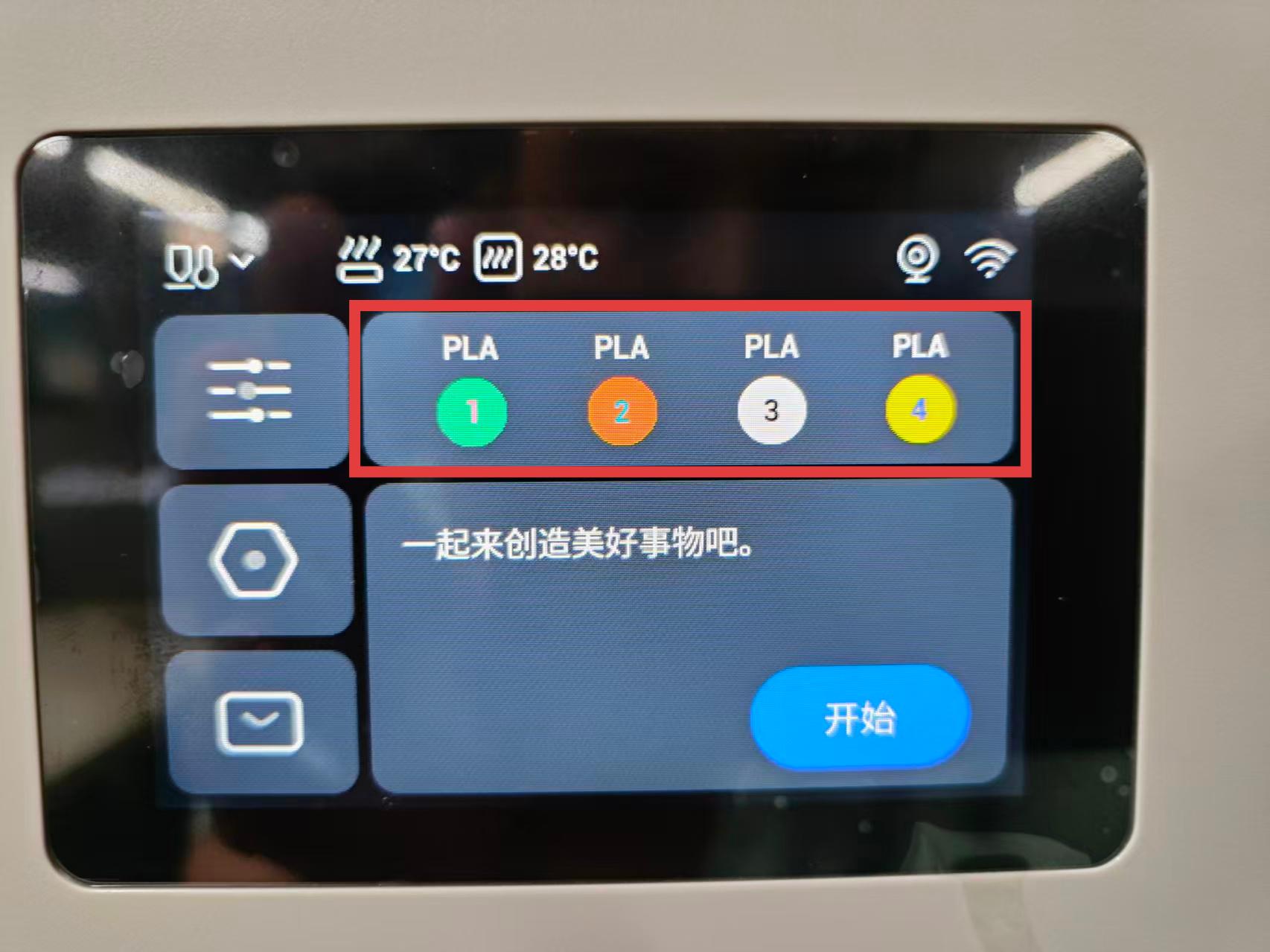

点击屏幕指定区域（下图中红色高亮部分）。
-

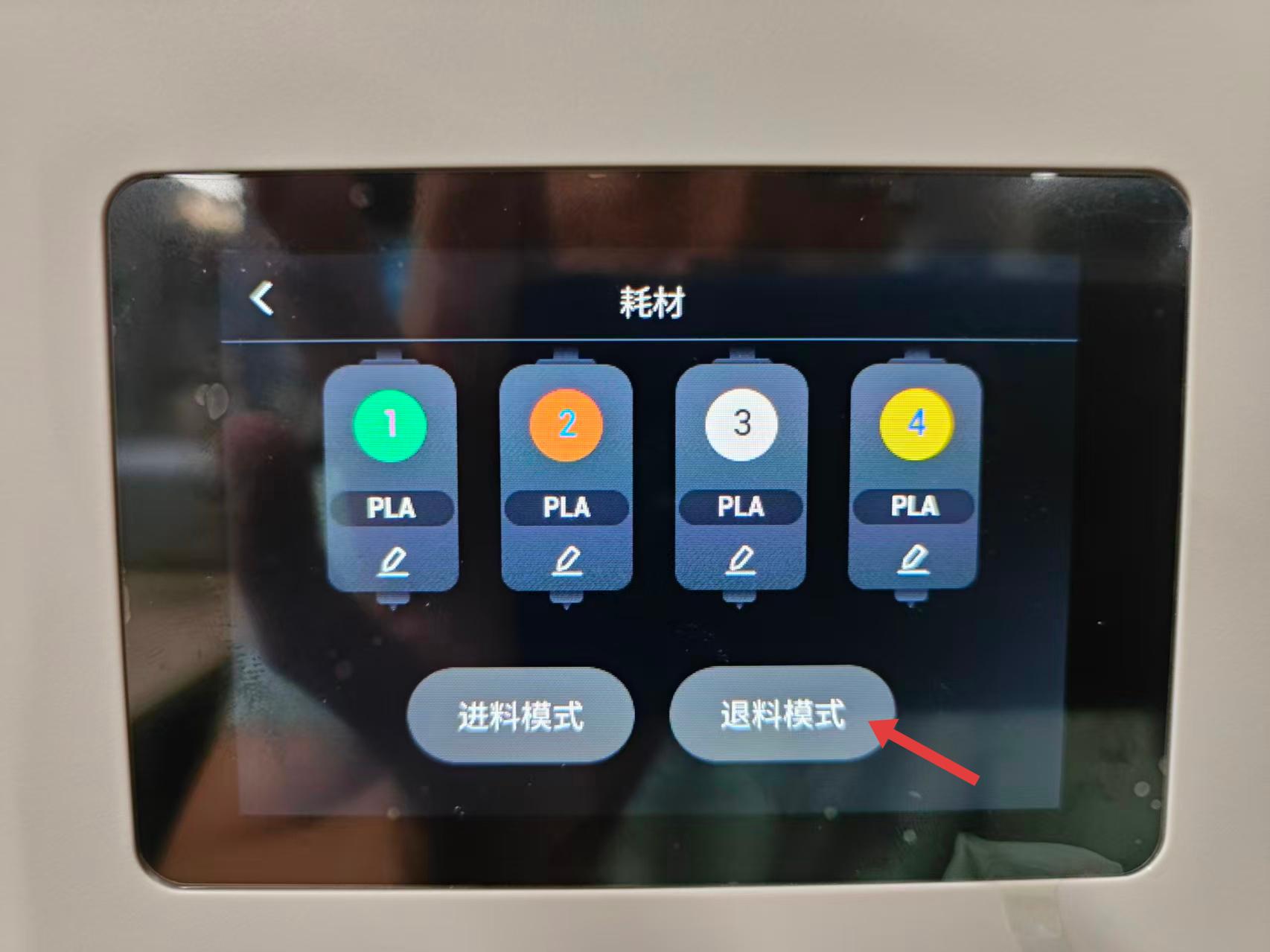

点击"退料模式"。

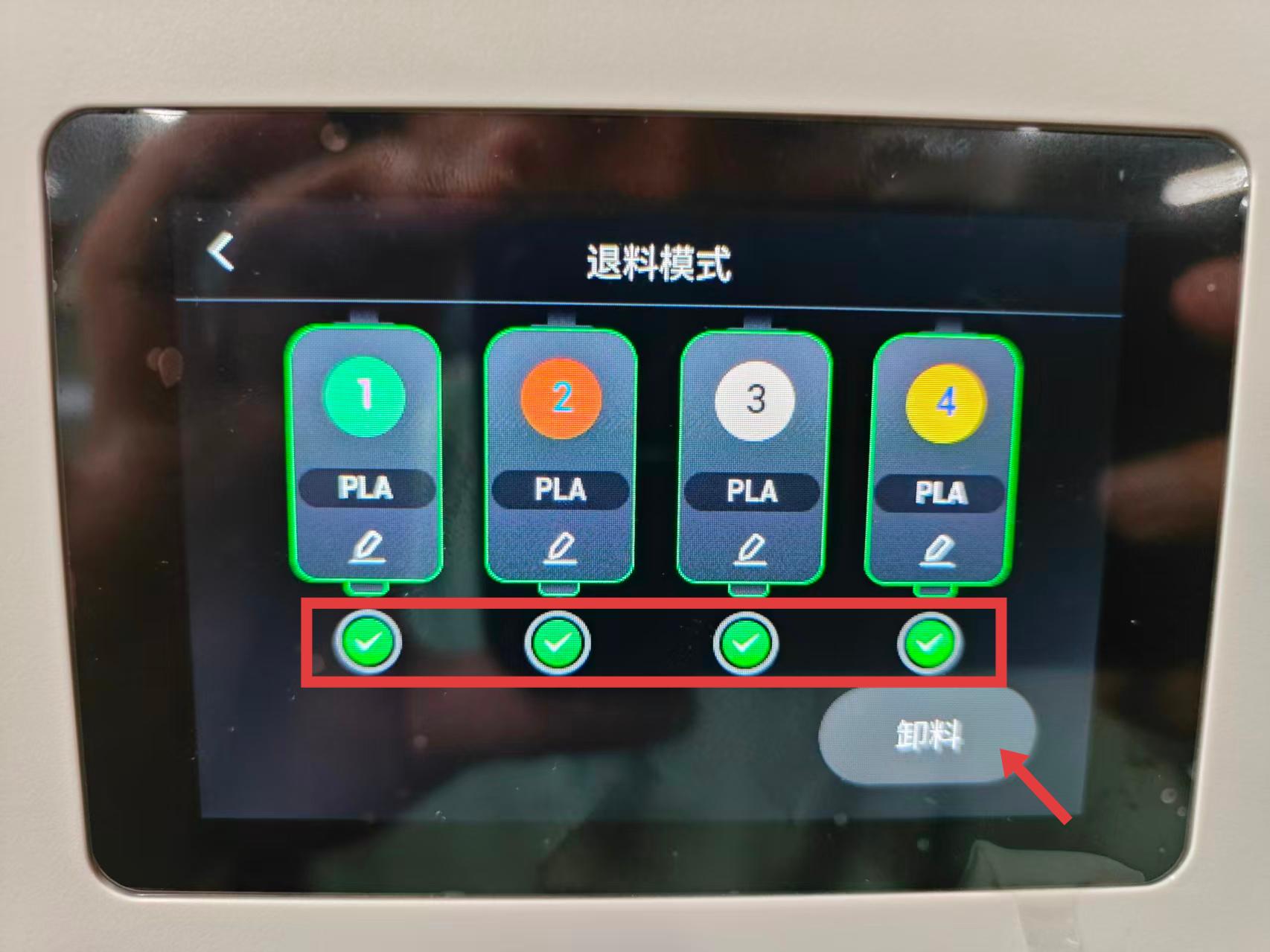

- 选择所有打印头，然后点击"卸料"。

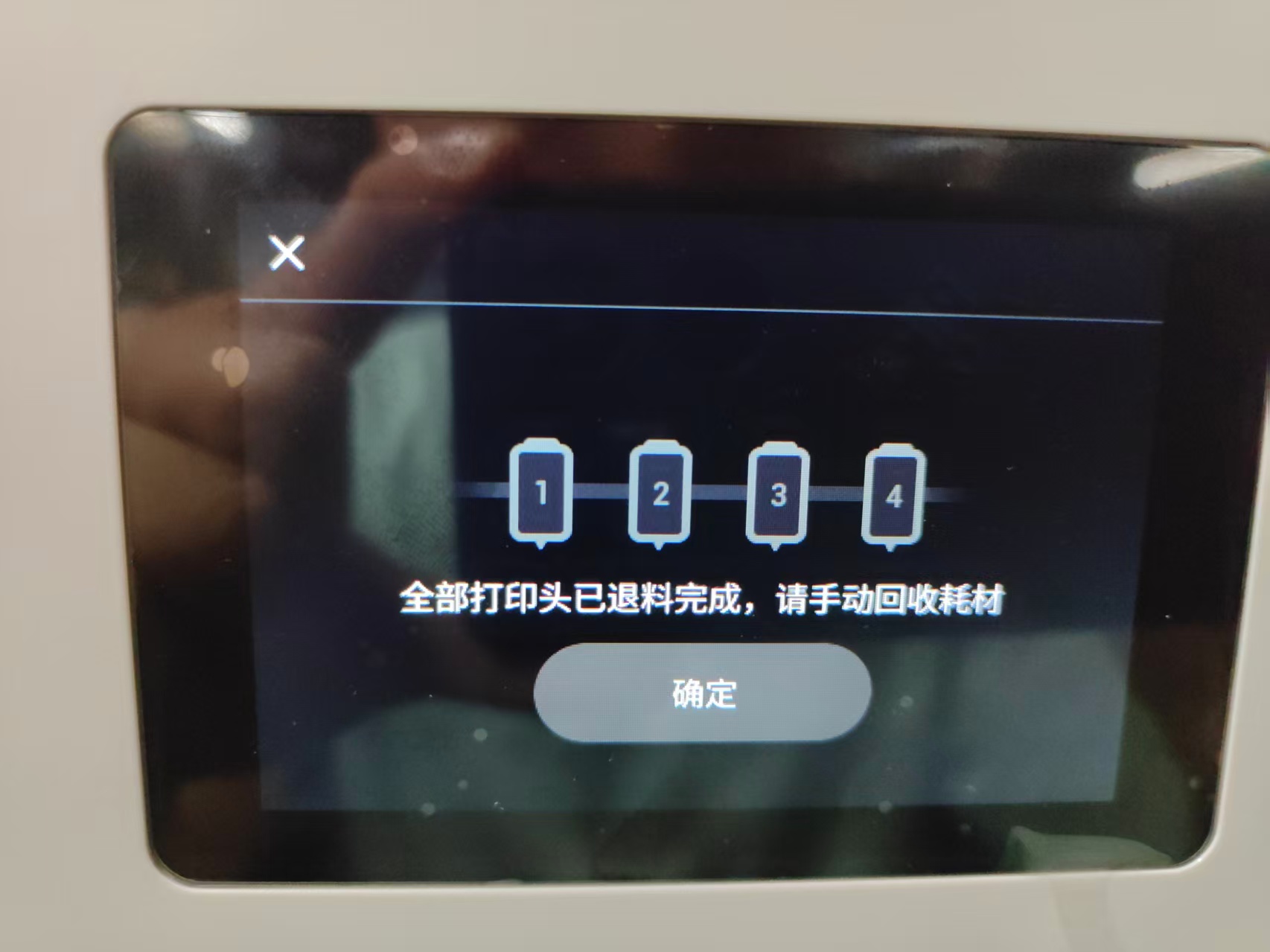

- 等待机器自动退料完成。
- 转动料盘，收回所有耗材后，取下4个料盘（含料架）
¶ Step 2. 取下所有打印头
-
关闭设备并断开电源
-
使用H2.0内六角扳手拧出4条USB线的8颗固定螺丝，并拔出USB线
-
按压6mm导料管位于机器后方的快速接头，将导料管连同其支撑件一并拔出，使用同样的方法拔出另外3条导料管（含支撑件）
-
依次取下所有打印头，方法如下
¶ Step 3. 取下两侧进料器
-
按压机器背部下方快速接头，取出与进料器相连的4mm导料管，按同样的方式取出剩下的4mm导料管
-
左侧进料器按照下方指引取下
按压标注位置
保持按压状态，沿图示方向移动并取下进料器
按压1处，断开进料器接线
完成
-
右侧进料器按照下方指引取下
按压标注位置
保持按压状态，沿图示方向移动并取下进料器
按压1处，断开进料器接线
完成
¶ Step 4. 拆除机器外壳
-
取出顶部盖板四个角落的硅胶塞，随后使用H2.0内六角扳手拧出硅胶塞下方的4颗固定螺丝，取下顶盖板
-
拆除左侧板，方法如下：
使用H2.0内六角扳手拧出固定螺丝1—4
使用H2.0内六角扳手拧出固定螺丝5—6（耗材架对应位置孔内）
使用H2.0内六角扳手拧出固定螺丝7—8（左内侧板）
进料器接线从1处穿过，断开2处2条RFID接线，取下左侧外壳
-
拆除右侧板，方法如下：
使用H2.0内六角扳手拧出固定螺丝1—4
使用H2.0内六角扳手拧出固定螺丝5—6（耗材架对应位置孔内）
使用H2.0内六角扳手拧出固定螺丝7—8（右内侧板）
进料器接线从1处穿过，断开2处2条RFID接线，取下右侧外壳
-
使用H2.0内六角扳手拧出共11颗后盖板固定螺丝，取下后盖板
-
取下屏幕后壳，断开FFC线
-
使用H2.0内六角扳手拧出前面板共10颗固定螺丝以及玻璃门转轴2颗固定螺丝，取下前面板
¶ Step 5. 拆除HUB板及放置架组件
- 断开HUB板共计7条接线
- 使用H2.0内六角扳手拧出2颗固定螺丝，拆除HUB板
- 拆除打印头放置架组件后方盖板
- 使用H2.0内六角扳手拧出4颗固定螺丝，拆除打印头放置架组件
¶ Step 6. 拆除执行头转换器
-
使用H2.0内六角扳手拧出2颗固定螺丝，取下模型散热风道及模型散热风扇外罩
-
断开模型散热风扇接线，使用H2.0内六角扳手拧出2颗固定螺丝，取下模型散热风扇
-
使用H1.5内六角扳手拧出4颗固定螺丝，取下模型散热风扇转接板
-
使用H2.0内六角扳手拧出4颗固定螺丝，取下执行头转接器底座
-
使用H2.0内六角扳手按顺序依次拧下8颗固定螺丝，分离X轴滑块-1和X轴滑块-2，其中X轴滑块-2上装有4颗消间隙弹簧，拆分X轴滑块后需要将其取下放好，以免丢失
-
使用H2.0内六角扳手拧出2颗末端张紧活动块固定螺丝（注意：这两颗固定螺丝在滑块背面装有防松螺母，需一并取下放好）
-
缓慢取出末端张紧活动块和扭簧（各2个）
-
在X轴滑块-2外表面，使用H2.0内六角扳手将同步带固定块顶出，取下同步带固定在此处的一端
-
同步带分为上下2条，将上方同步带的右端、下方同步带的左端使用扎带固定在碳杆上
¶ Step 7. 更换左右电机
-
正对机器背面，首先拆除左侧的电机，使用H2.0内六角扳手拧出4颗固定螺丝
-
断开左侧电机接线，可使用镊子、内六角扳手等工具辅助操作
-
拆卸左侧电机时，可能会被内侧板卡住。可轻轻将内侧板向内掰动，以便顺利取出电机
-
电机线接口朝向如图所示，安装新的电机
-
还原电机接线
-
使用H2.0内六角扳手锁紧4颗固定螺丝
-
正对机器底面，拆除右侧的电机，使用H2.0内六角扳手拧出4颗固定螺丝
-
断开右侧电机接线，可使用镊子、内六角扳手等工具辅助操作，随后取出右侧电机
-
电机线接口朝向如图所示，安装新的电机
-
还原电机接线
-
使用H2.0内六角扳手锁紧4颗固定螺丝
¶ Step 8. 复原执行头转换器
-
将机器正面朝下放置
-
将装有同步带的两个末端张紧活动块安装至X轴滑块-2图示位置的左右限位，注意活动块安装朝向，使用H2.0内六角扳手锁紧2颗固定螺丝及背面的防松螺母
-
松开其中一条同步带扎带（使用镊子或一字螺丝刀挑起扎带卡扣，回送穿过卡扣的扎带即可松开）
-
将上一步解除固定的同步带一端穿过图示位置，保持X轴滑块-2不动，拉直绷紧该同步带
-
预装同步带固定块，带凹槽的一端朝上，凹槽面的背面与同步带紧贴，随后用H2.0内六角扳手将同步带固定块下压至其顶端与X轴滑块-2内表面平齐
-
使用同样的方法固定好另一条同步带，完成后反向拉动同步带，检查两条同步带是否固定好
-
将扭簧臂长的一端装到末端张紧活动块内
-
将扭簧中间卡入凹槽立柱，使用H2.0内六角扳手将两颗固定X轴滑块-1和X轴滑块-2的螺丝锁入立柱内（锁入约1/3即可，目的是防止拧扭簧时扭簧弹出）
-
用大力尖嘴钳将扭簧臂短的一端拧进凹槽，确保扭簧与凹槽底部贴紧，且臂长一端仍正常插入活动块中间孔内，最后拧出立柱上的固定螺丝
-
在X轴滑块-2图示位置放入4颗消间隙弹簧，将无油轴承移动到X轴滑块-2的槽内，盖上X轴滑块-1，按顺序锁紧8颗固定螺丝
-
使用H2.0内六角扳手将末端张紧活动块的2颗螺丝逆时针拧松180°
-
沿图示路径移动X轴滑块，确保其运动顺畅，随后用H2.0内六角扳手锁紧末端张紧活动块的2颗固定螺丝
-
安装母座，使用H2.0内六角扳手锁紧4颗固定螺丝
-
安装模型散热风扇转接板，使用H1.5内六角扳手锁紧4颗固定螺丝
-
安装模型散热风扇，还原接线，使用H2.0内六角扳手锁紧2颗固定螺丝
-
安装模型散热组件，使用H2.0内六角扳手锁紧2颗固定螺丝
¶ Step 9. 安装HUB板及放置架组件
-
安装打印头放置架组件，使用H2.0内六角扳手锁紧4颗固定螺丝
-
安装打印头放置架组件后方盖板
-
还原HUB板共计7条接线
-
安装HUB板，使用H2.0内六角扳手锁紧2颗固定螺丝
¶ Step 10. 安装机器外壳
-
安装后盖板，使用H2.0内六角扳手锁紧共11颗后盖板固定螺丝
-
安装前面板，使用H2.0内六角扳手锁紧前面板共10颗固定螺丝以及玻璃门转轴2颗固定螺丝
-
还原屏幕FFC线，安装屏幕后壳
-
还原1处RFID接线，进料器接线从2处穿过，安装左侧板
-
使用H2.0内六角扳手锁紧左侧板8颗固定螺丝
固定螺丝1—4
固定螺丝5—6（耗材架对应位置孔内）
固定螺丝7—8（左内侧板）
-
还原1处RFID接线，进料器接线从2处穿过，安装右侧板
-
使用H2.0内六角扳手锁紧右侧板8颗固定螺丝
固定螺丝1—4
固定螺丝5—6（耗材架对应位置孔内）
固定螺丝7—8（左内侧板）
- 安装顶盖板，使用H2.0内六角扳手锁紧4颗固定螺丝，并装回硅胶塞
¶ Step 11. 安装进料器及料盘
-
右侧进料器和料盘安装方法如下
接线端子及接口朝向如图所示
还原进料器接线
走线如图所示
卡扣对应位置如图所示，安装进料器
按图示方向推动进料器安装到位
将与进料器相连的2条4mm导料管接入机器背部快速接头
安装料盘
- 按同样的方法安装左侧进料器和料盘
¶ Step 12. 安装打印头
-
使用H2.0内六角扳手调整打印头拉栓位置，1号头拉栓拨至左限位，2—4号头拉栓拨至右限位
-
将打印头上图示孔位对准放置架长定位销，向内推至限位， 注意，图示打印头此面朝内
-
将打印头上2颗定位销对准并靠近放置架图示孔位，直至定位销插入孔内（1号头：孔位在定位销左侧；2、3、4号头：孔位在定位销右侧 ，注意区分）
-
将导料管插回机器背部的快速接头
-
插回所有USB线，使用H2.0内六角扳手锁紧4颗固定螺丝
¶ Step 13. 进料
-
通电开机
-
将耗材分别插入对应的进料器
-
点击屏幕标注位置
-
点击Load Mode
-
选中所有打印头，点击Load（无法识别的耗材需要手动更改耗材类型、颜色，修改保存后可完成进料）
-
等待自动进料完成
