¶ 概述
¶ 💡 兼容性
设备型号：U1
¶ 🎯 安装位置
¶ 📋 速览卡片
更换难度：⭐️⭐️⭐️☆☆(中等)
预计用时：40分钟
¶ 🛒 购买渠道
¶ 🧰 准备工作
| 工具/物料 | 数量 |
|---|---|
| H2.0内六角扳手 | 1 |
¶ 操作步骤
¶ 一、移除耗材及进料器

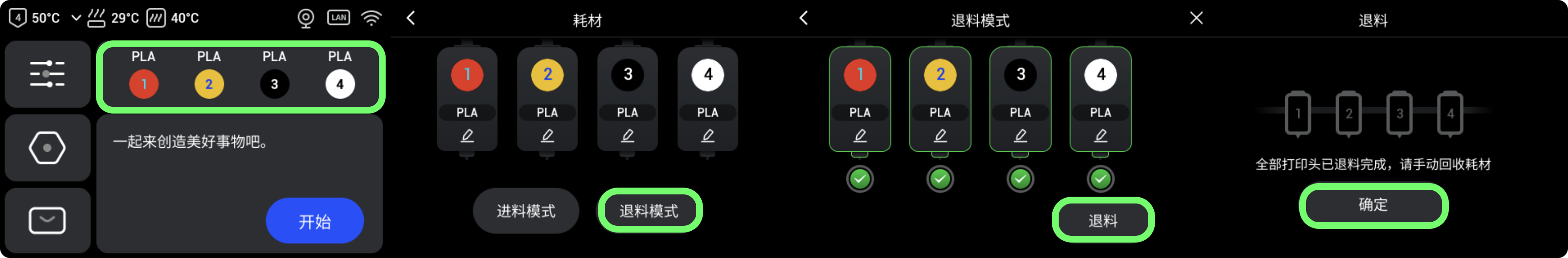

(1) 按照下方步骤对所有打印头退料。

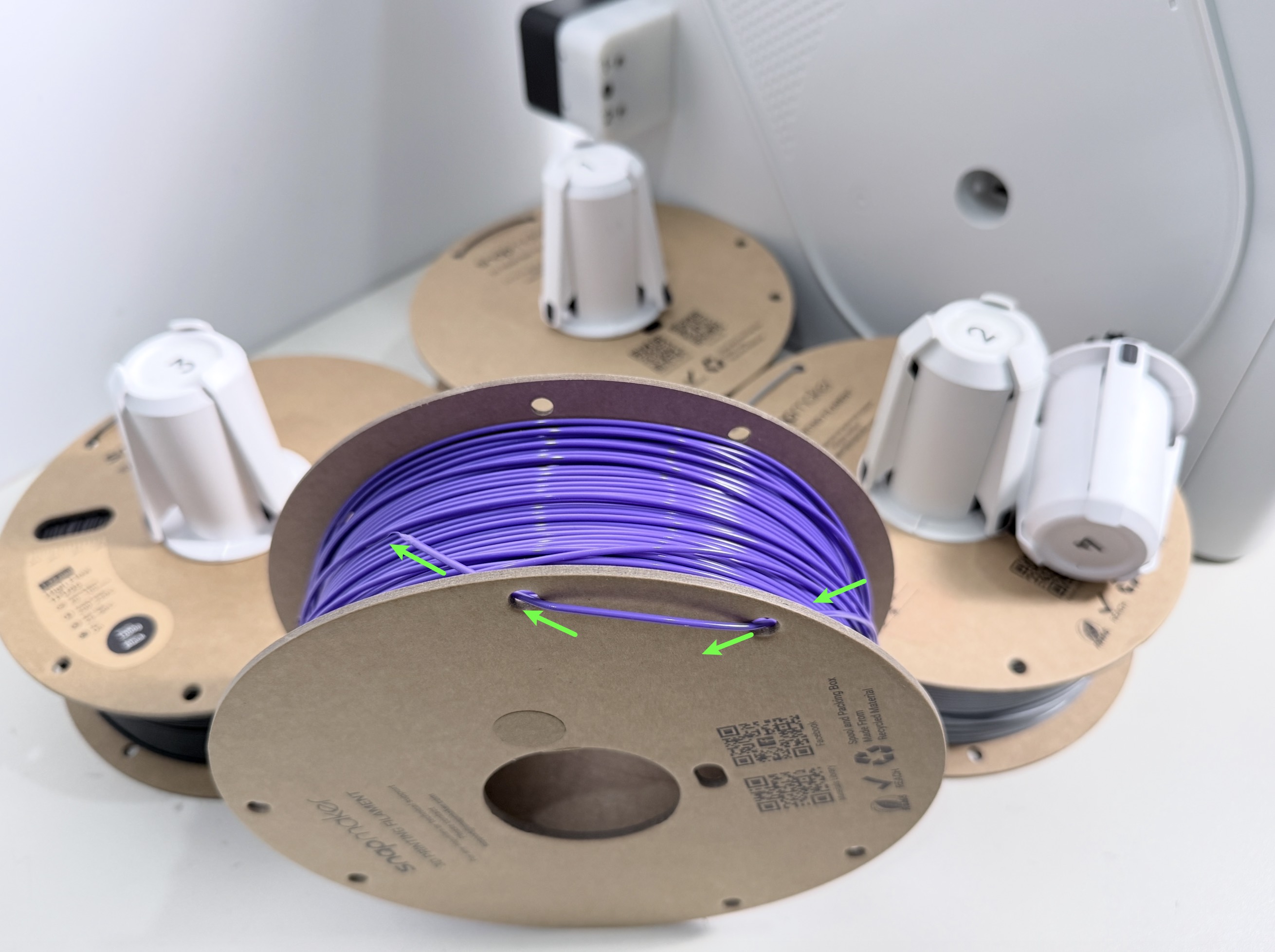

(2) 转动料盘收回耗材，取下料盘（含料架），将耗材前端插入孔中避免打结。
如果料架拆卸困难，请参考: U1 如何拆卸料架。
继续操作前请务必关闭机器，断开电源。

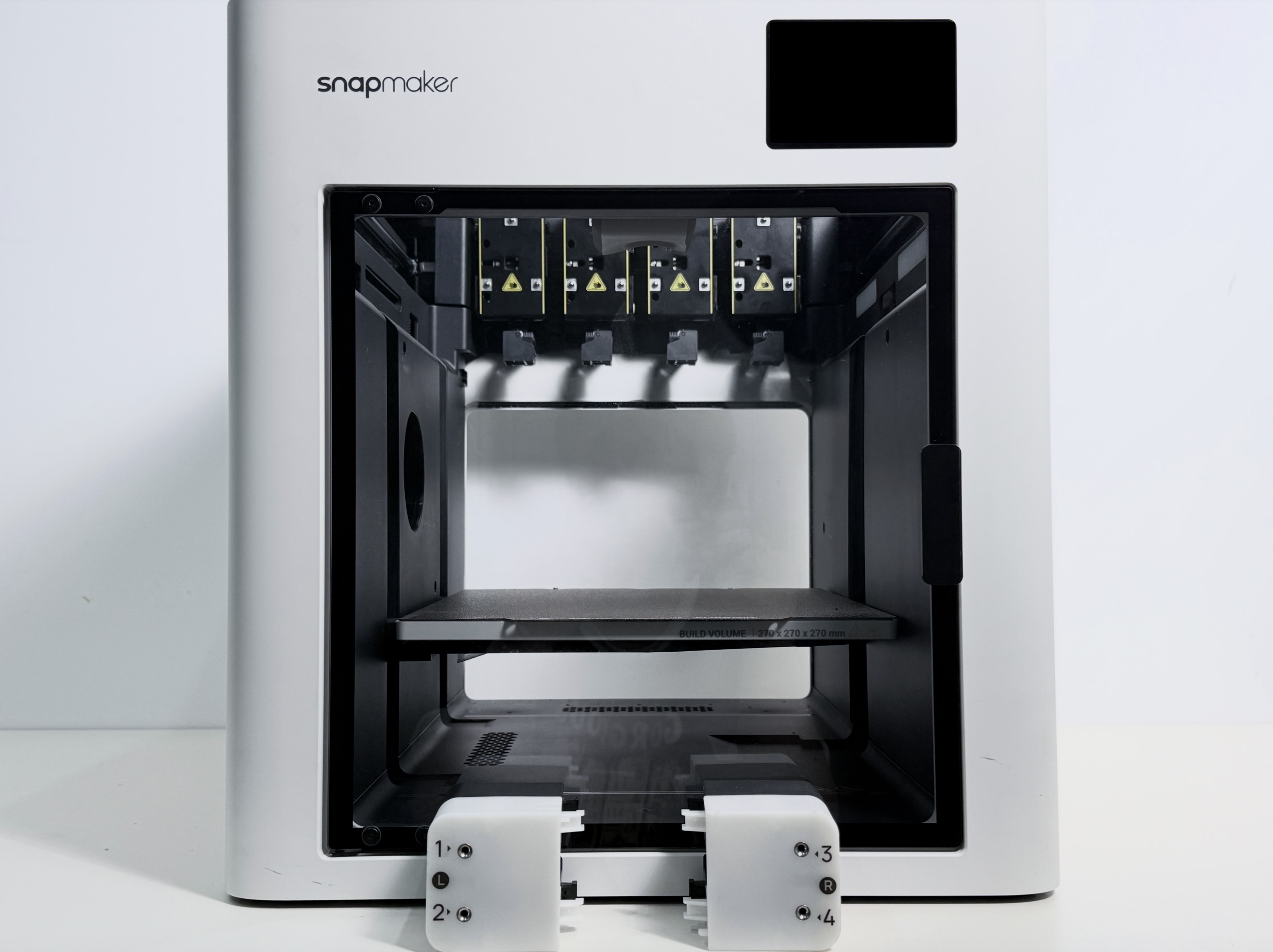

(3) 参考： U1 视频教程 ｜ 开箱指南 6:15—6:50 断开机器背面4mm导料管，移除左右进料器。
¶ 二、移除机器外壳
(1) 使用H2.0内六角扳手拧下打印头USB线固定螺丝，断开4条打印头USB线。
| 螺丝规格 | 数量 |
|---|---|
| M2.5 × 16 | 8 |

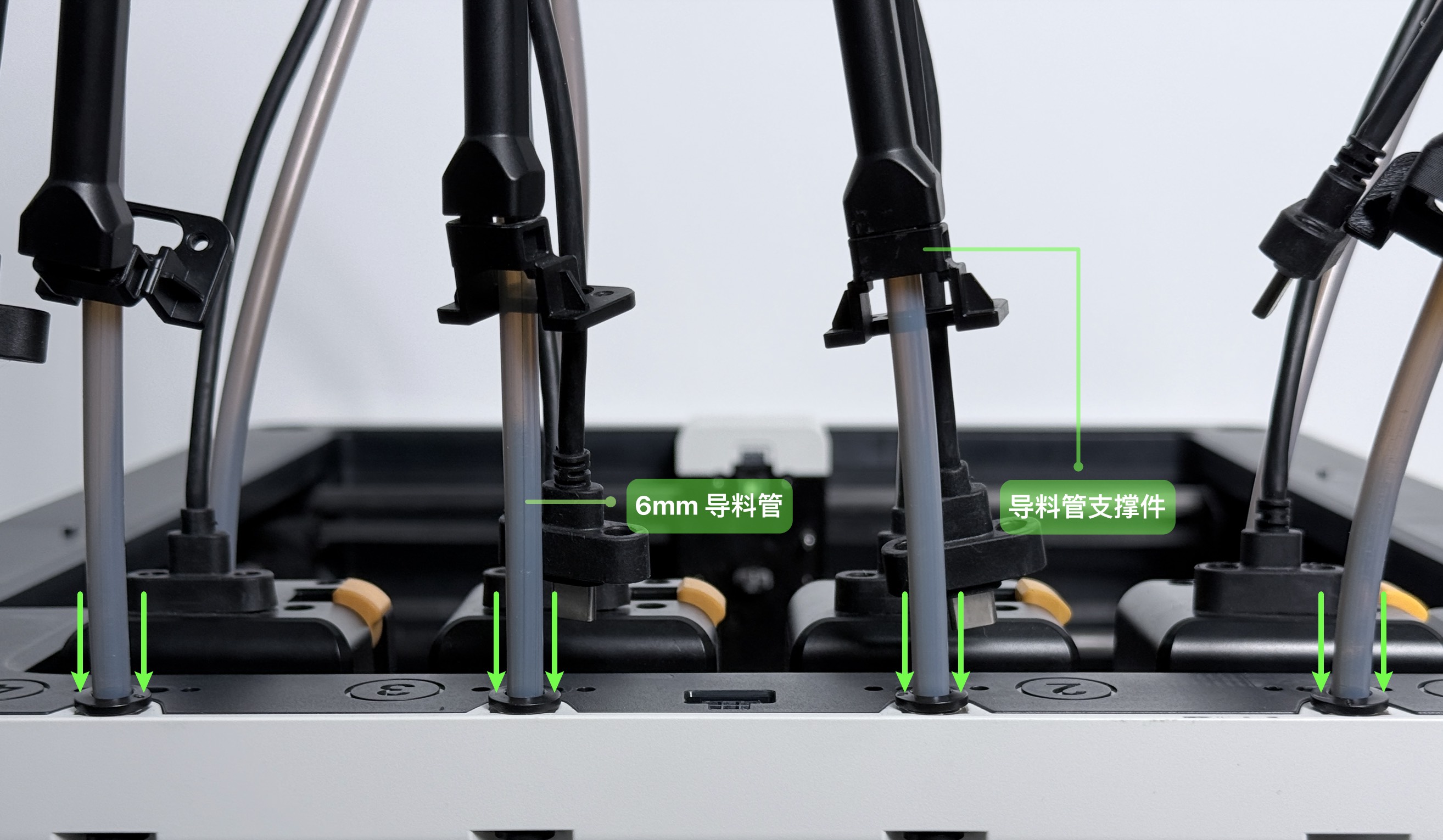

(2) 按压机器顶部快速接头，断开6mm导料管，取下导料管支撑件。
该操作可参考：U1 视频教程 ｜ 打印头断连检查 5:19—5:25

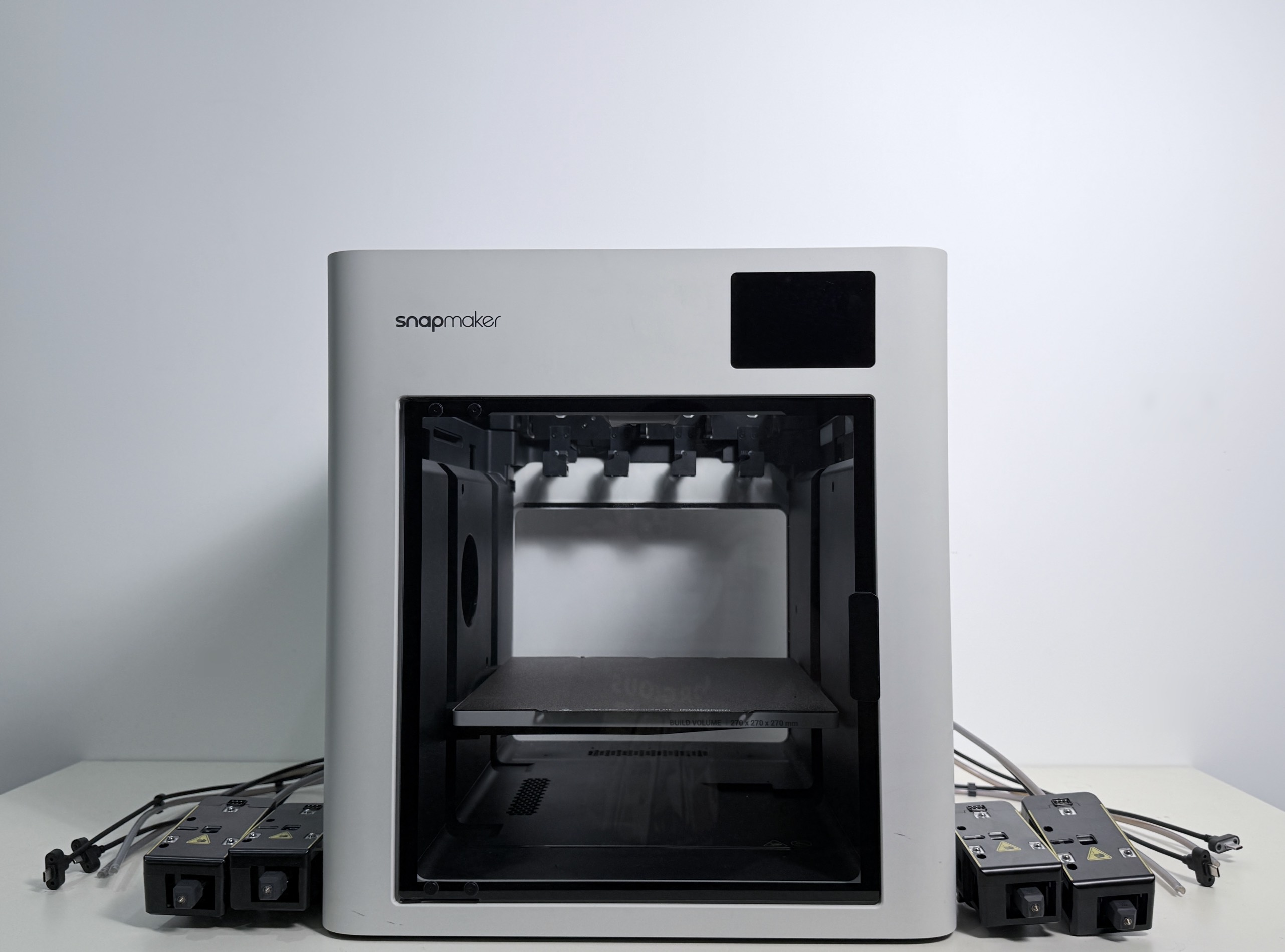

(3) 移除打印头。
(4) 取下四个角落的硅胶塞，使用H2.0内六角扳手将其底部螺丝拧下，移除机器顶板。
| 螺丝规格 | 数量 |
|---|---|
| ST3 × 8 | 4 |
(5) 使用H2.0内六角扳手依次拧下第1至第9组螺丝（第5组螺丝不动）
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 1 | M3 × 8 | 4 | 左侧板 |
| 2 | M3 × 8 | 4 | 右侧板 |
| 3 | M3 × 8 | 4 | 后盖板 |
| 4 | M3 × 6 | 3 | HUB板 |
| 5 | M3 × 8 | 4 | 前面板 |

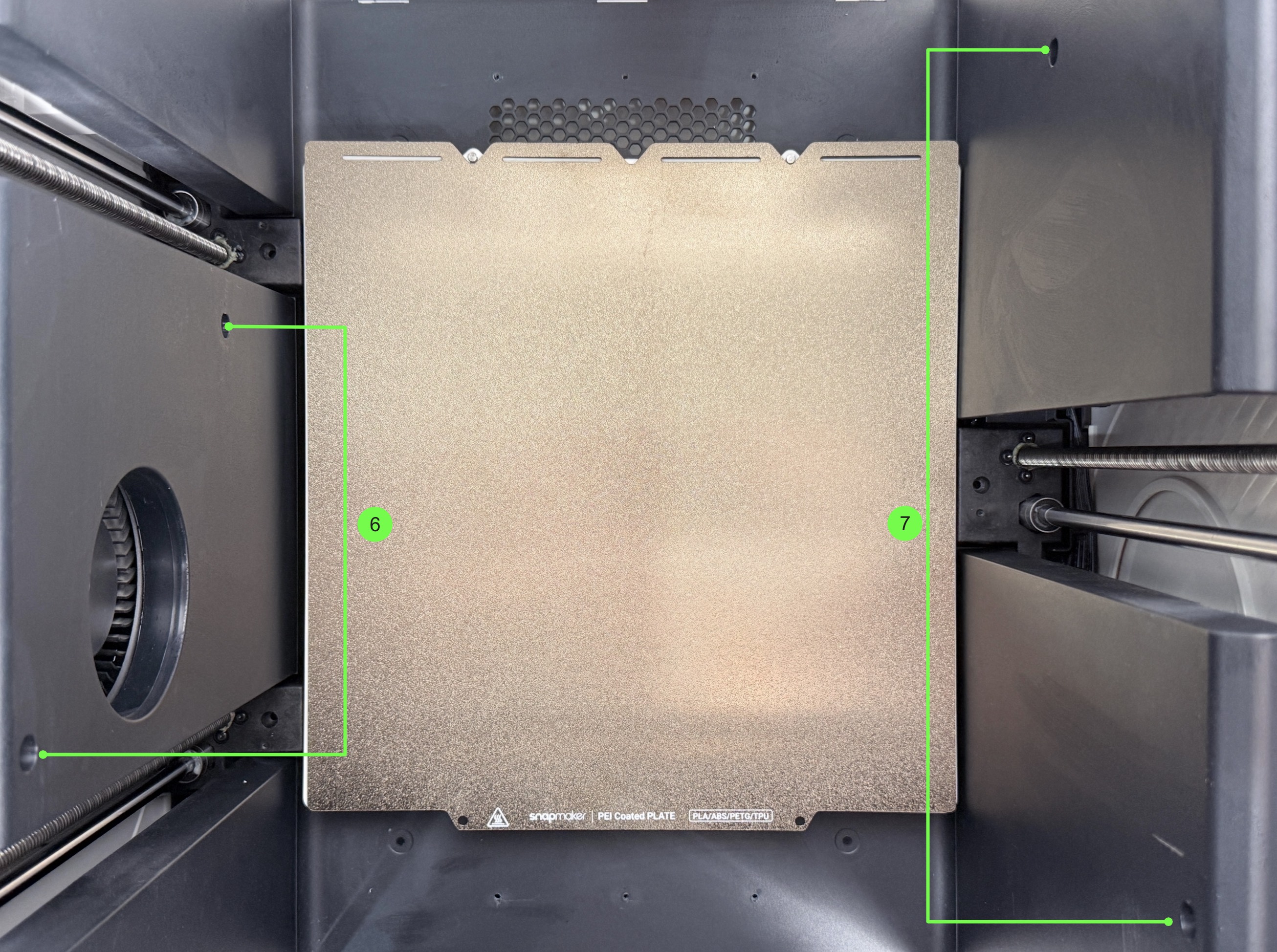

| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 6 | ST3 × 8 | 2 | 左侧板 |
| 7 | ST3 × 8 | 2 | 右侧板 |

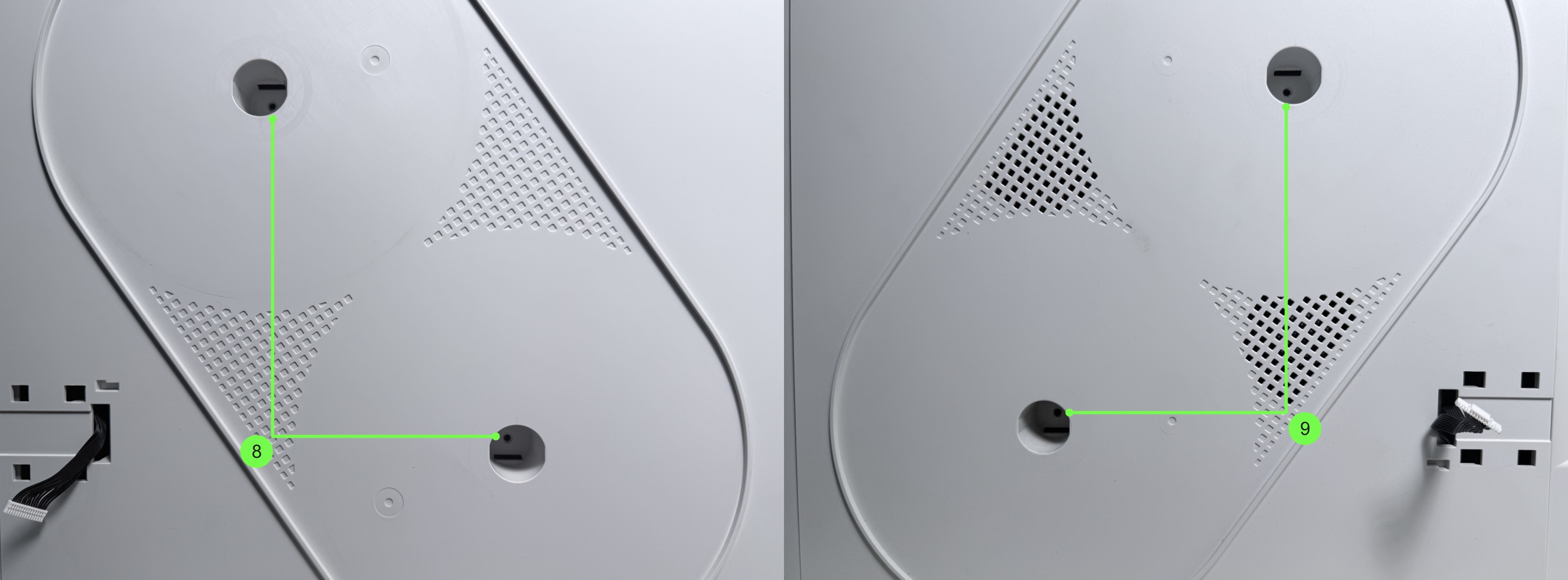

| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 8 | ST3 × 8 | 2 | 左侧板 |
| 9 | ST3 × 8 | 2 | 右侧板 |
如热床妨碍操作，可拉动底部同步带将其降低至下限位。

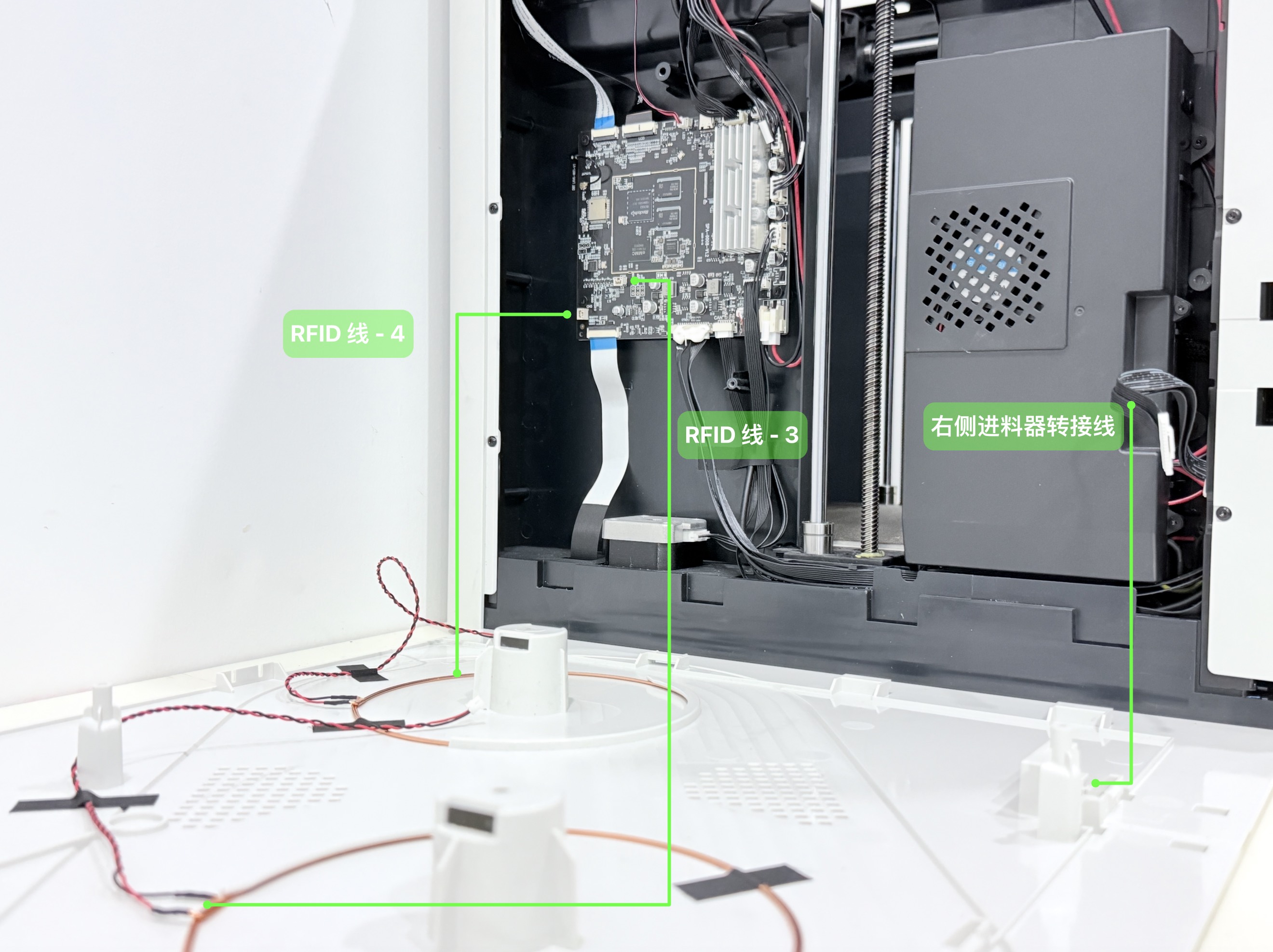

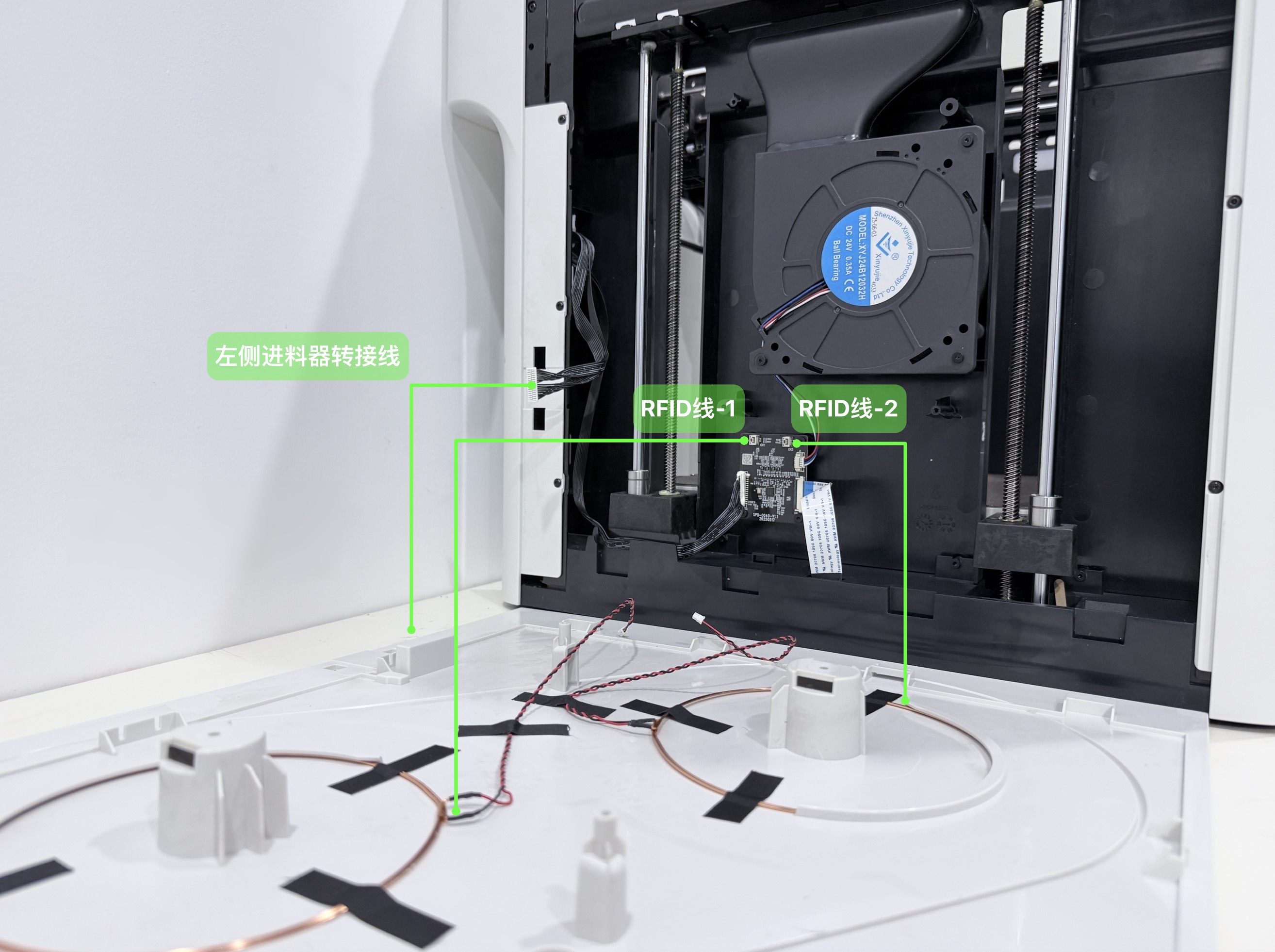

(6) 断开左右侧板RFID线，取下左右侧板。

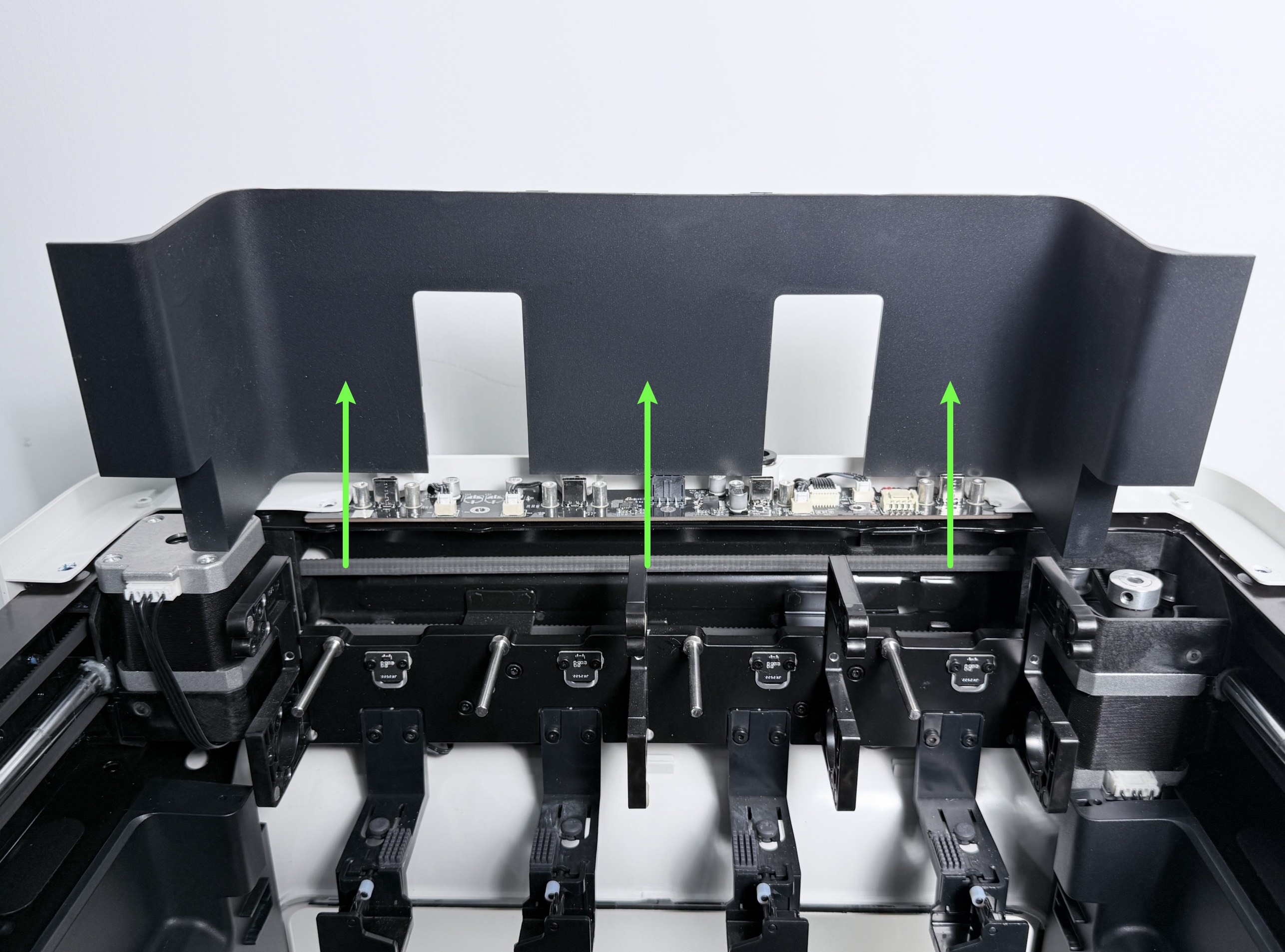

(7) 提起放置架后方盖板，使用H2.0内六角扳手拧下第11组螺丝，移除机器后盖板。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 10 | M3 × 6 | 6 | 前面板 |
| 11 | M3 × 6 | 6 | 后盖板 |
¶ 三、更换HUB板

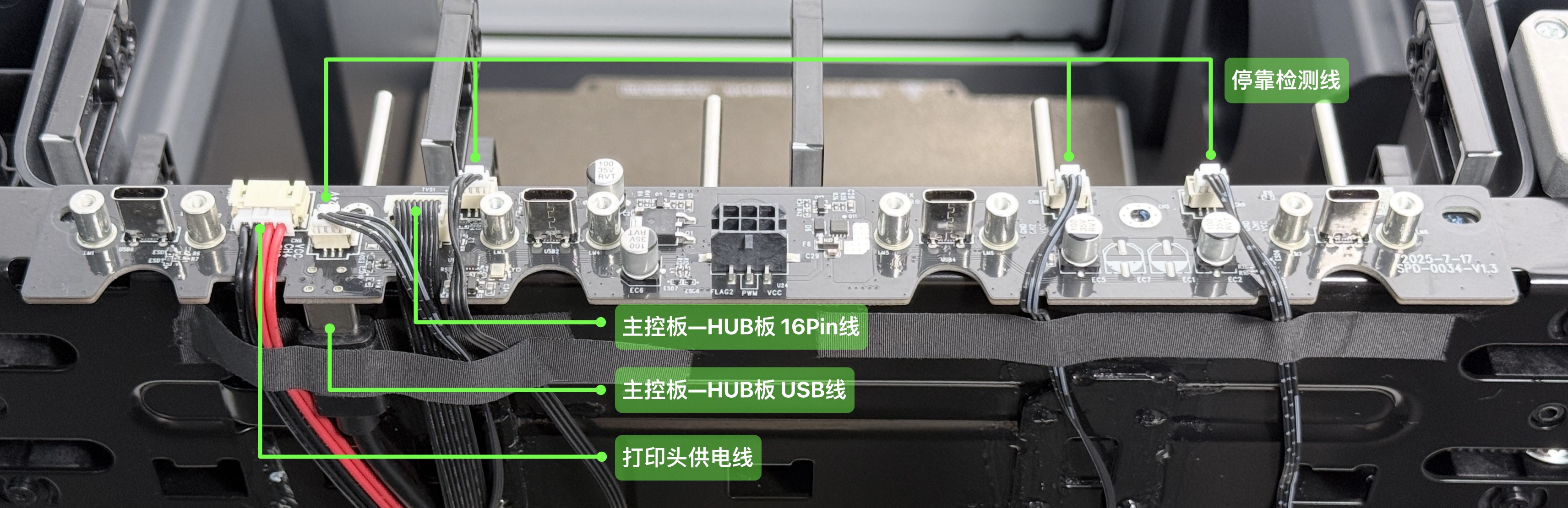

(1) 断开HUB板接线，移除旧HUB板。
(2) 安装新HUB板，还原接线（停靠检测线从左往右依次插入，禁止交叉走线）。
(3) 使用H2.0内六角扳手将第4组螺丝外侧两颗锁紧到对应位置（中间1颗螺丝与后盖板共用，暂时不装）
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 1 | M3 × 8 | 4 | 左侧板 |
| 2 | M3 × 8 | 4 | 右侧板 |
| 3 | M3 × 8 | 4 | 后盖板 |
| 4 | M3 × 6 | 3 | HUB板 |
| 5 | M3 × 8 | 4 | 前面板 |
¶ 四、复原机器
(1) 装回放置架后方盖板。
(2) 安装后盖板（注意顶部中孔部分在HUB板下方），依次锁紧第11组螺丝、第4组螺丝中间1颗、第3组螺丝。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 10 | M3 × 6 | 6 | 前面板 |
| 11 | M3 × 6 | 6 | 后盖板 |
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 1 | M3 × 8 | 4 | 左侧板 |
| 2 | M3 × 8 | 4 | 右侧板 |
| 3 | M3 × 8 | 4 | 后盖板 |
| 4 | M3 × 6 | 3 | HUB板 |
| 5 | M3 × 8 | 4 | 前面板 |
(3) 进料器转接线穿过侧板，还原RFID接线，安装左右侧板，依次锁紧第6、7、8、9、1、2组螺丝。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 6 | ST3 × 8 | 2 | 左侧板 |
| 7 | ST3 × 8 | 2 | 右侧板 |
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 8 | ST3 × 8 | 2 | 左侧板 |
| 9 | ST3 × 8 | 2 | 右侧板 |
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 1 | M3 × 8 | 4 | 左侧板 |
| 2 | M3 × 8 | 4 | 右侧板 |
| 3 | M3 × 8 | 4 | 后盖板 |
| 4 | M3 × 6 | 3 | HUB板 |
| 5 | M3 × 8 | 4 | 前面板 |
(4) 安装顶板，锁紧螺丝，安装硅胶塞
| 螺丝规格 | 数量 |
|---|---|
| ST3 × 8 | 4 |
(5) 参考： U1 视频教程 ｜ 开箱指南 4:35 安装剩余配件。
¶ 联系售后
如果您在更换过程中遇到任何问题，请通过 Snapmaker APP 提交售后工单，我们会尽力协助您解决问题。
