¶ 💡 兼容性
本文适用于以下型号和模块。参考时请注意：
型号：U1
¶ 📝 问题描述
XY同步带张紧螺丝孔磨损，内六角孔变圆孔。

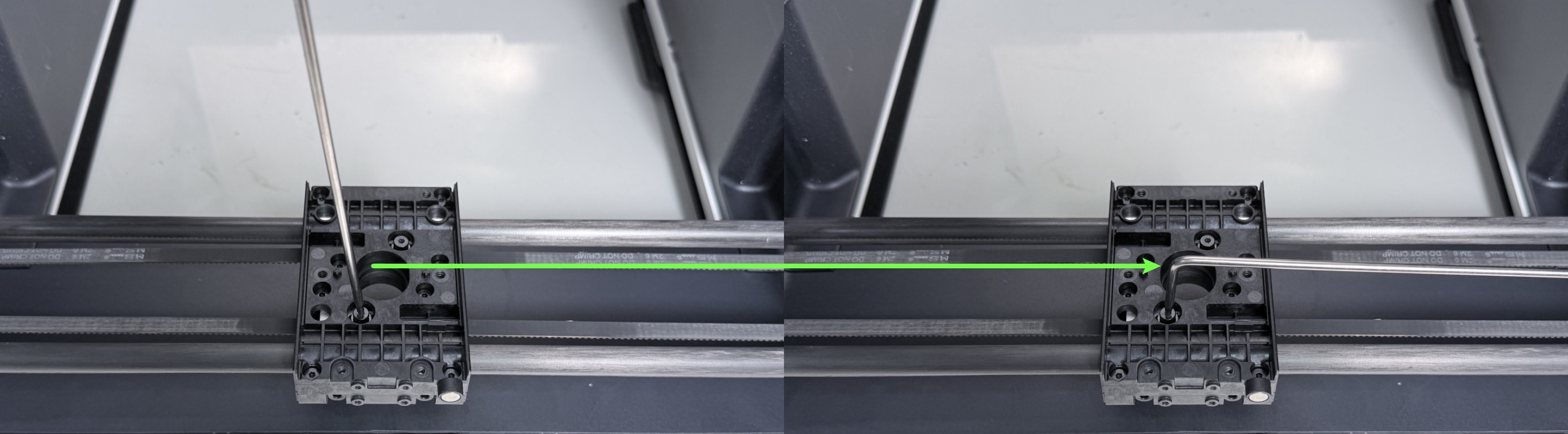

提示：当您转动L型扳手短臂端难以拧松/紧螺丝时，切换到长臂端会更加省力。
¶ 📋 快速信息卡
难度: ⭐⭐⭐☆☆ (简单)
预估时间: 20 分钟
所需技能: 基础机器拆装
¶ 🔧 准备工作
| 工具/物料 | 数量 |
|---|---|
| 钢丝钳 | 1 |
| H2.0内六角扳手 | 1 |
| H1.5内六角扳手 | 1 |
| M3×16 内六角螺钉 | 2 |
¶ 🛠️ 操作步骤
¶ 一、更换螺丝

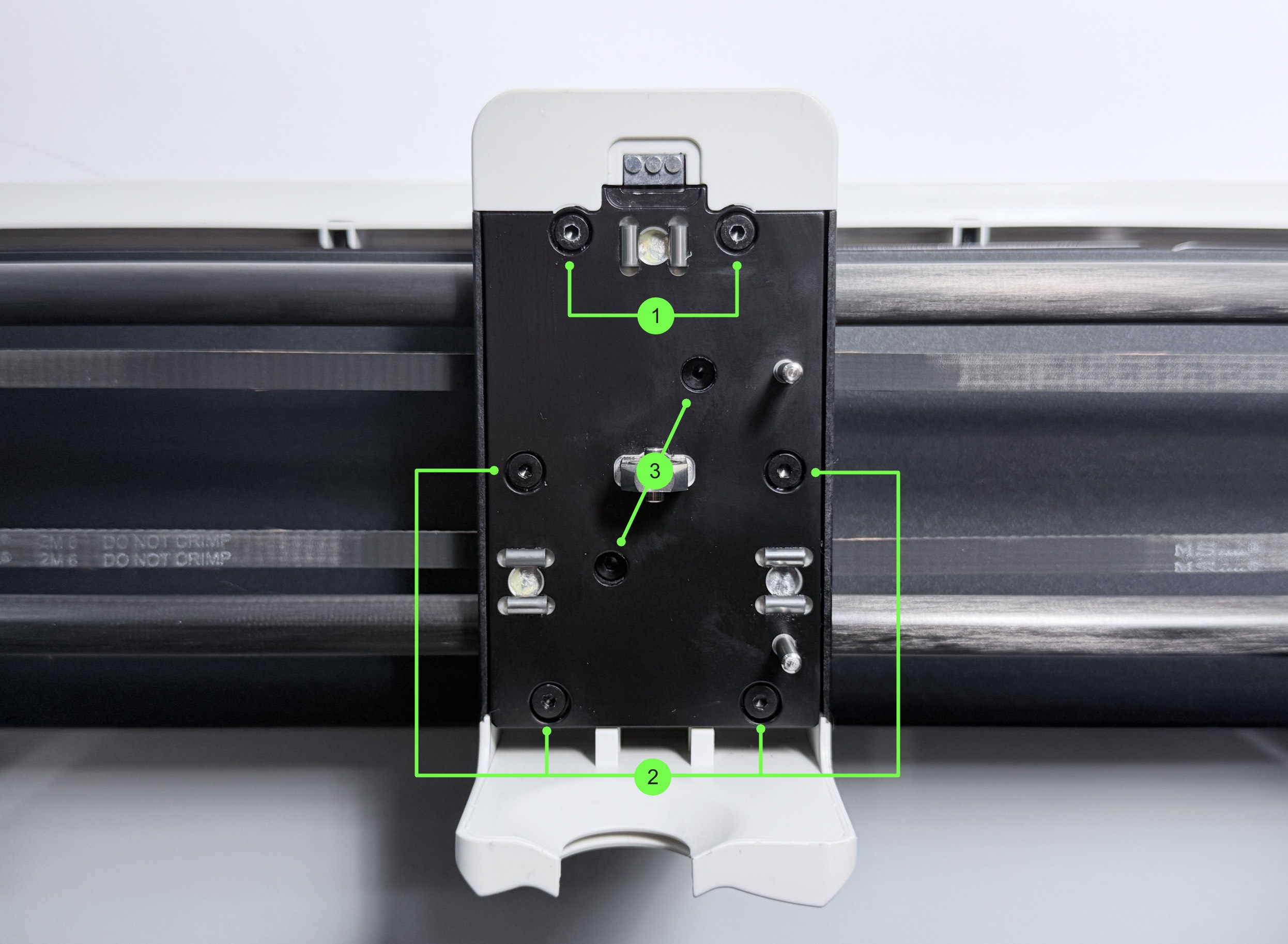

(1) 使用H2.0内六角扳手拧下第1、2组螺丝。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 1 | ST3 × 8 | 2 | 打印头母座 |
| 2 | ST3 × 8 | 4 | 打印头母座 |
| 3 | M3 × 16 | 2 | XY同步带 |

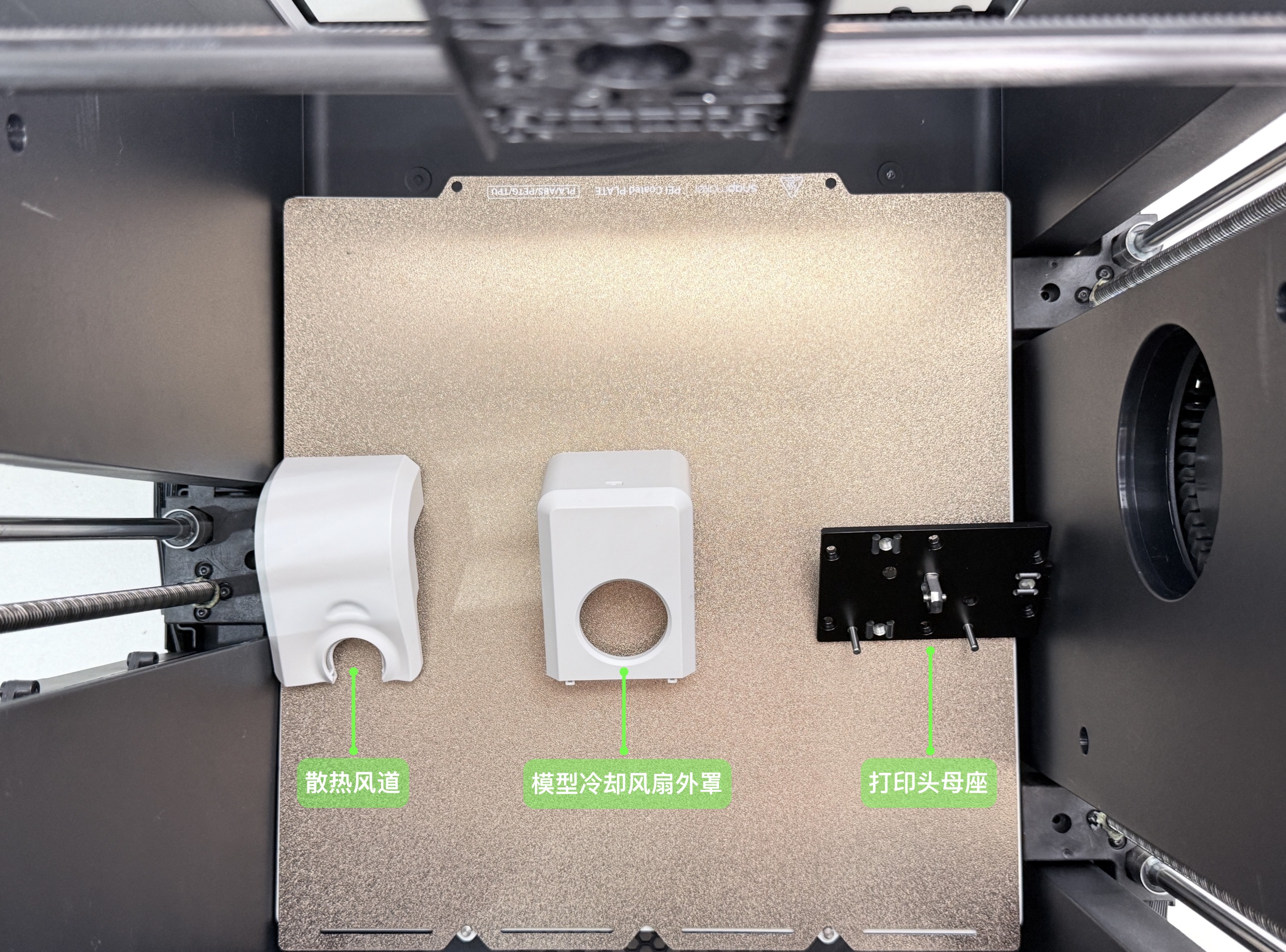

(2) 依次取下散热风道、模型冷却风扇外罩、打印头母座。

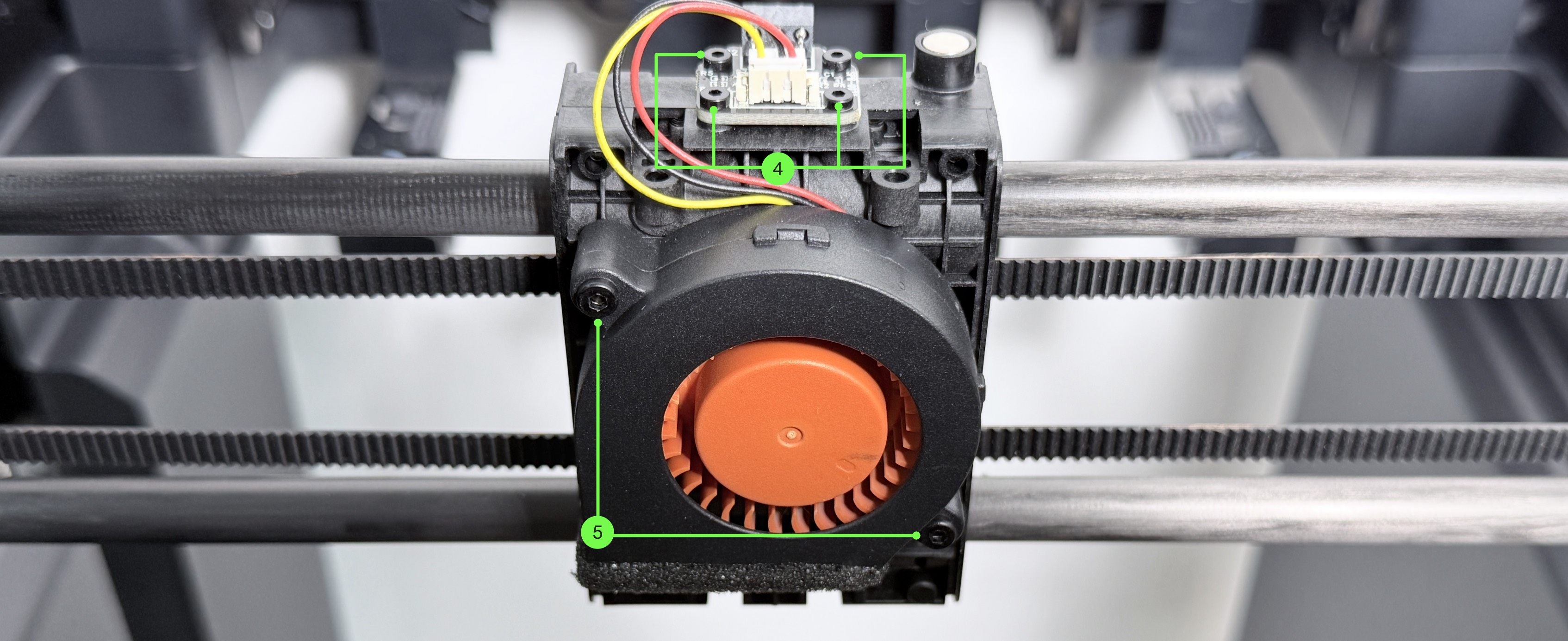

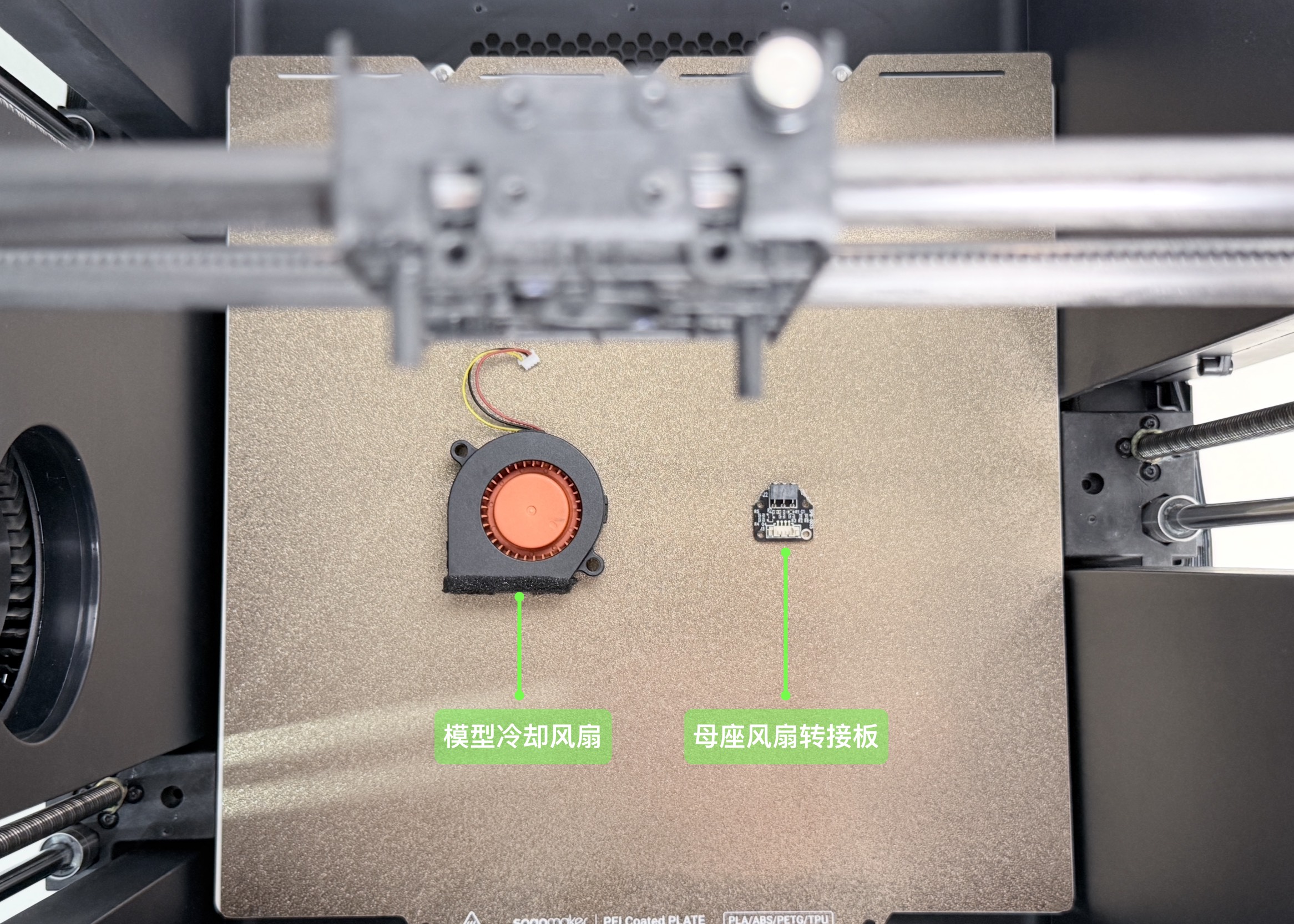

(3) 断开模型冷却风扇接线，使用H1.5 & H2.0内六角扳手分别拧下第4、5组螺丝，依次取下母座风扇转接板和模型冷却风扇。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 4 | ST2 × 6 | 4 | 母座风扇转接板 |
| 5 | ST2.6 × 10 | 2 | 模型冷却风扇 |

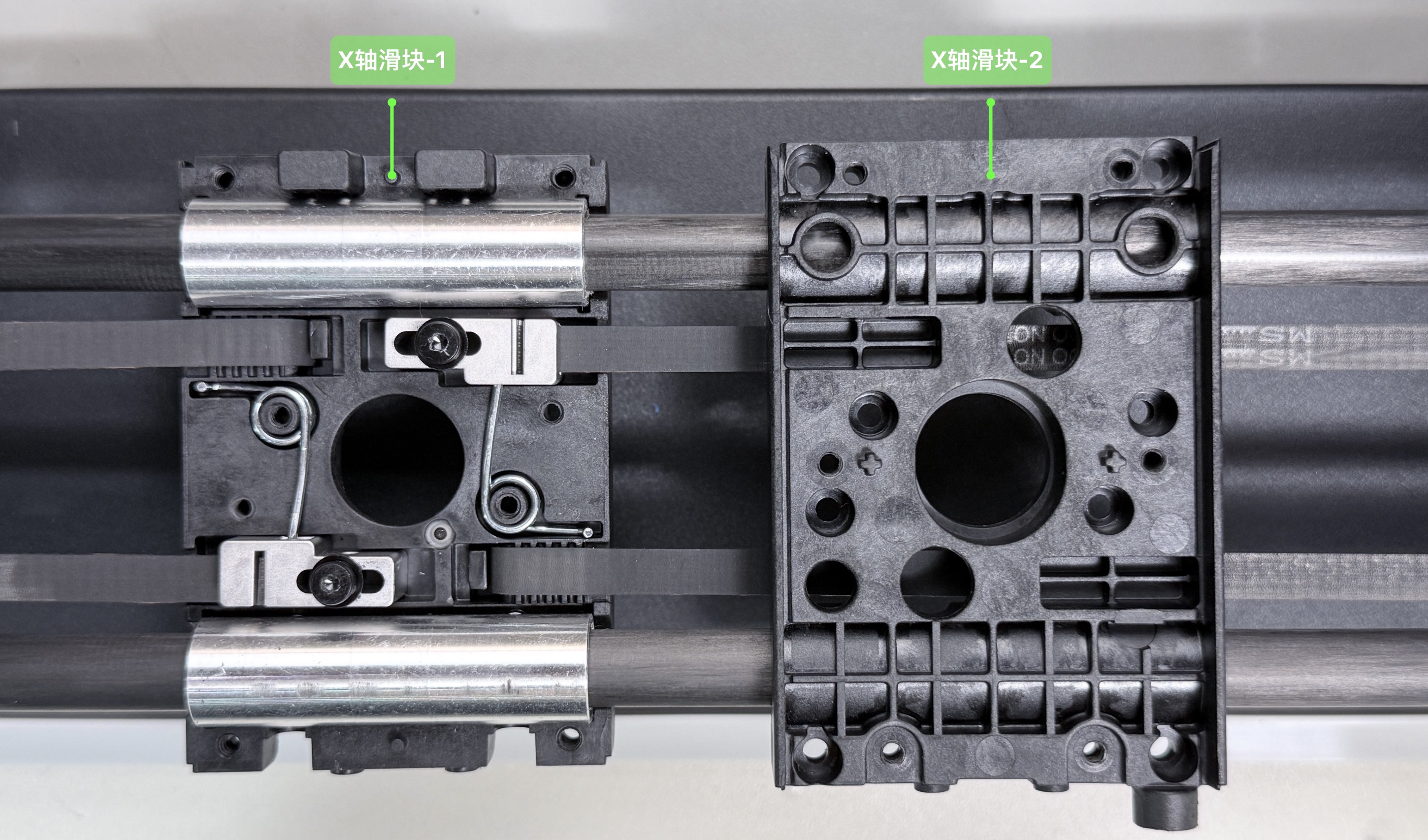

(4) 将机器正面朝下放置，使用H2.0内六角扳手拧下第6组螺丝，移除X轴滑块-2。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 6 | ST3 × 10 | 8 | X轴滑块 |

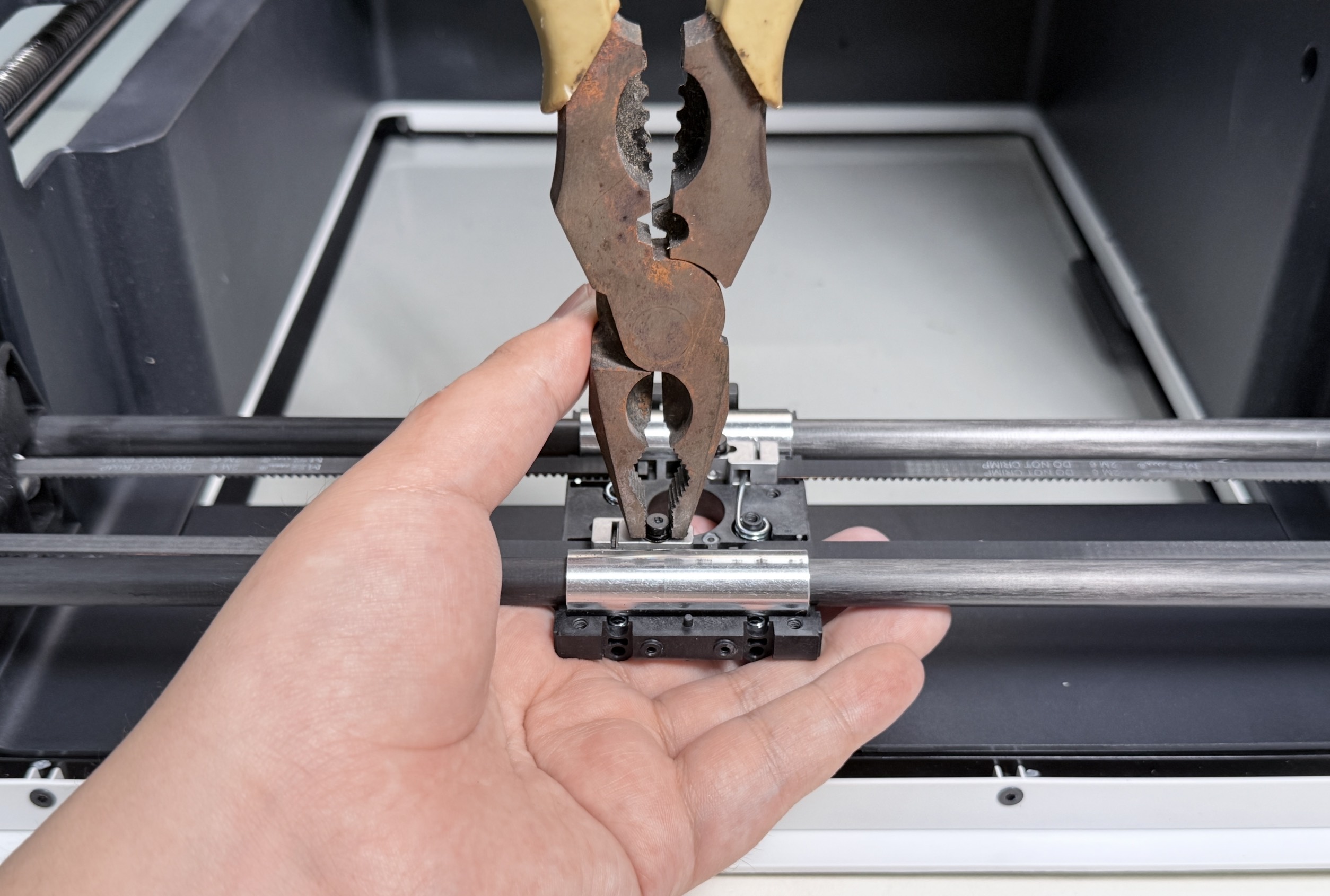

(5) 使用钢丝钳夹住螺丝头将其拧出，用新的M3×16 内六角螺钉替换。
对应螺母在X轴滑块-1底部，未固定，注意不要遗失。
¶ 二、复原打印头转换器
(1) 将X轴滑块-2盖在X轴滑块-1上，使用H2.0内六角扳手按对角线顺序将第6组螺丝依次预锁，最后再拧紧。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 6 | ST3 × 10 | 8 | X轴滑块 |
(2) 安装模型冷却风扇和母座风扇转接板，分别使用H1.5 & H2.0内六角扳手拧紧第4、5组螺丝，还原风扇接线。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 4 | ST2 × 6 | 4 | 母座风扇转接板 |
| 5 | ST2.6 × 10 | 2 | 模型冷却风扇 |
(3) 先安装打印头母座，使用H2.0内六角扳手锁紧第2组螺丝。再依次安装模型冷却风扇外罩、散热风道，锁紧第1组螺丝。
| 组编号 | 螺丝规格 | 数量 | 归属 |
|---|---|---|---|
| 1 | ST3 × 8 | 2 | 打印头母座 |
| 2 | ST3 × 8 | 4 | 打印头母座 |
| 3 | M3 × 16 | 2 | XY同步带 |
¶ 三、回零校准
在 设置— 设备维护 中执行回零校准
¶ 💬 联系售后
如果按照故障排除步骤操作后问题仍未解决，请通过 Snapmaker APP 提交售后工单，并将排查结果及相关图片或视频发送给我们的售后技术支持，我们会尽力协助您解决问题。
