¶ 💡兼容性
本文适用于以下设备。参考时请注意：
设备型号：U1
¶ ⏰ 何时使用本指南
屏幕显示错误信息：系统无法启动，未识别到任何打印头
屏幕显示错误代码：0003-0522-0100-0006
¶ 📋 快速信息卡
难度：⭐⭐⭐☆☆（中等）
预计时间：10–30 分钟
所需技能：基础线缆检查能力
¶ 🔧 准备工作
(1) 2.0mm 内六角扳手
(2) 万用表
¶ ⚠️ 重要提示
¶ 🔍 快速诊断
开机后，通过打印头此处的缝隙，您能否观察到内部指示灯亮起？
指示灯熄灭 → 点击跳转至场景一
指示灯亮起 → 点击跳转至场景二
¶ 🛠️ 排查步骤
¶ 场景一：打印头指示灯熄灭
¶ 可能原因 1. 打印头电路板电容损坏
(1) 使用 2.0mm 内六角扳手拧出打印头顶部3颗螺丝，取下所有打印头上盖。
(2) 检查电容是否损坏。（左—电容损坏，右—正常状态）
如果确认电容损坏，请拍照记录并联系技术支持获取售后件。
打印头USB线更换教程
打印头电路板更换教程
¶ 可能原因 2. 陶瓷加热片线束破损

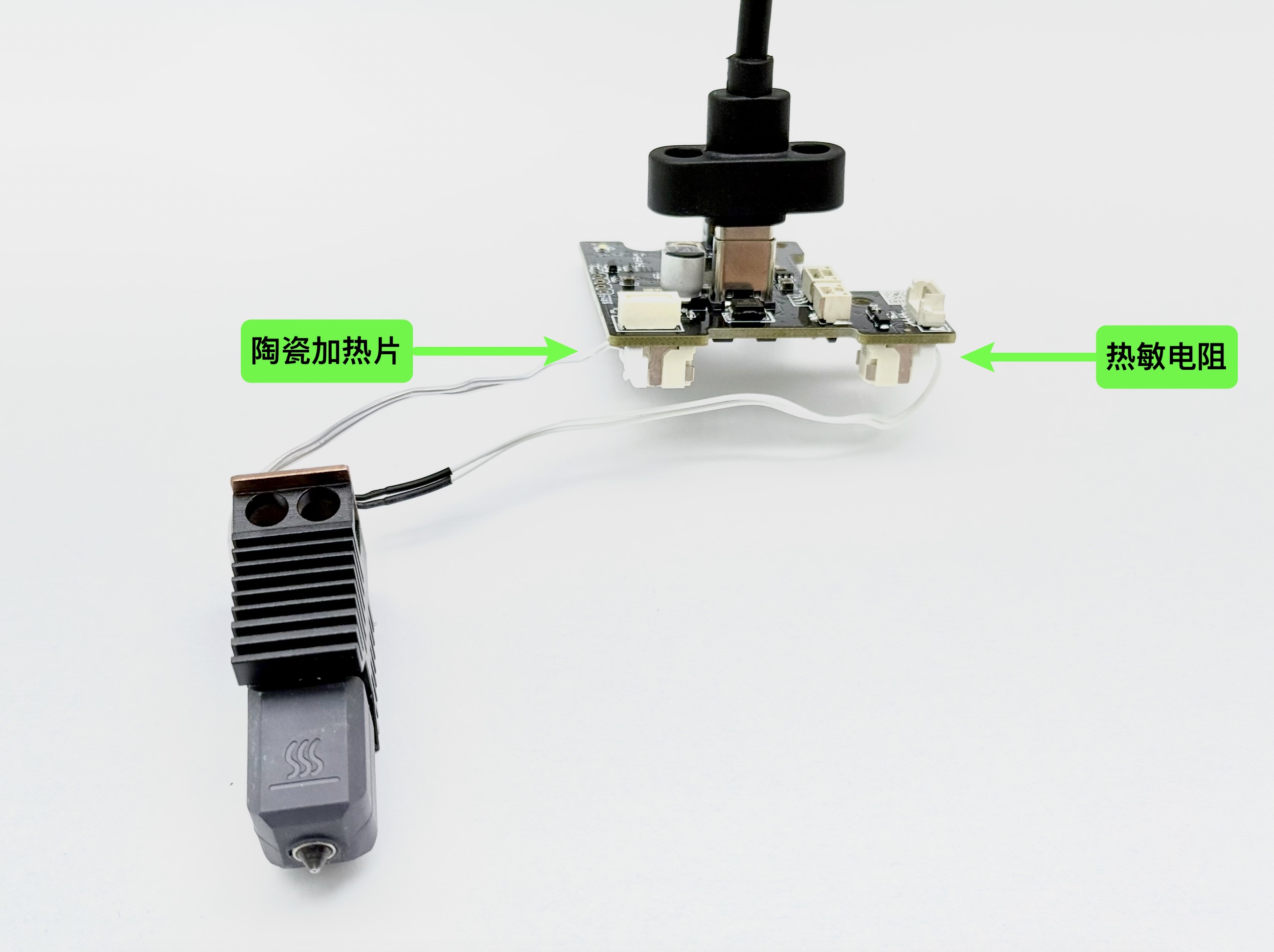

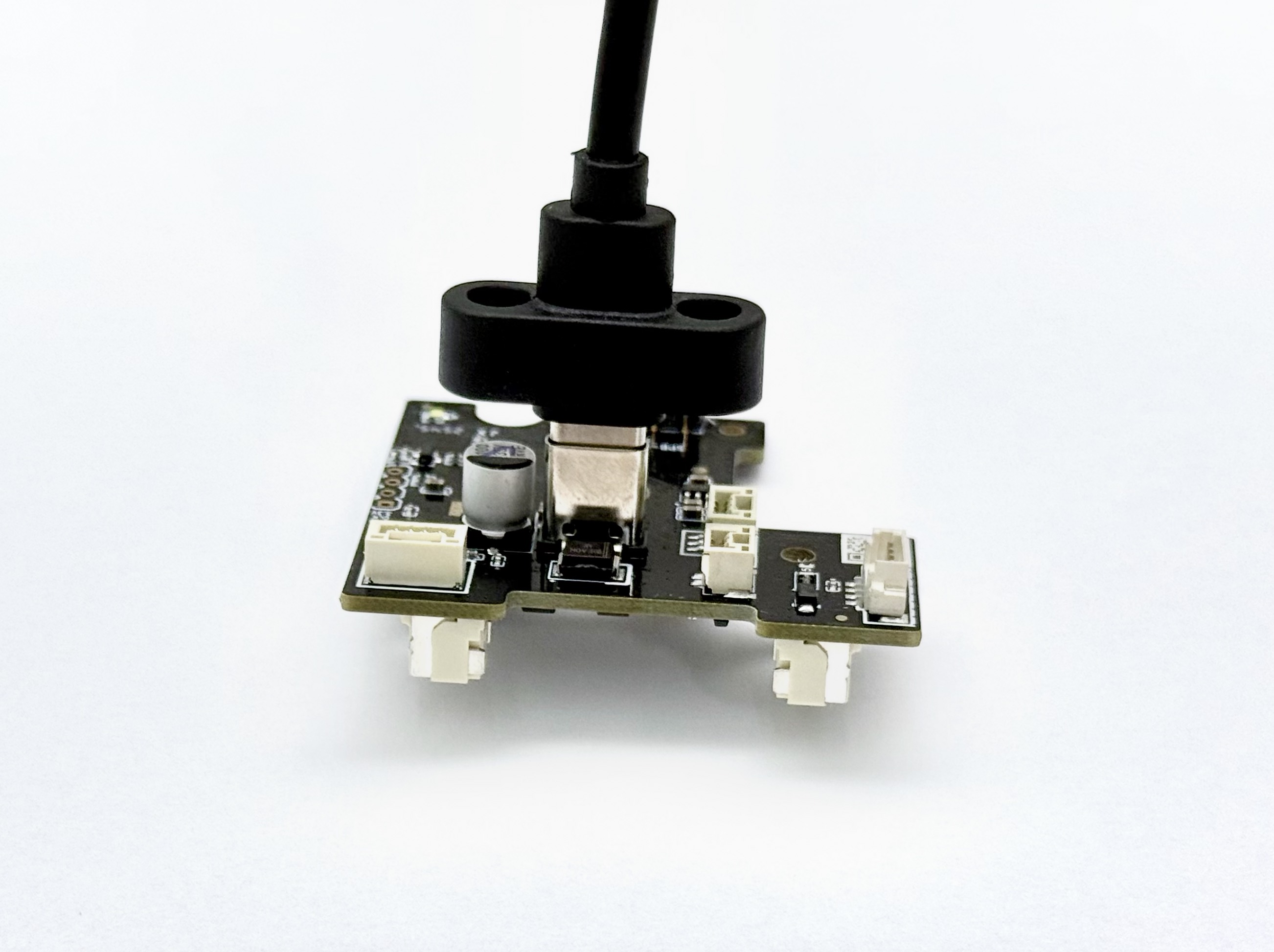

(1) 断开所有打印头的陶瓷加热片线，接回所有打印头USB线，开机。
(2) 如果仍存在报错，跳转至可能原因3进行下一步排查。
(3) 如果报错消失，需确定具体损坏位置和数量。
(4) 目视检查陶瓷加热片线束绝缘层是否破损。
(5) 每次仅接入一个打印头的陶瓷加热片，其他3个陶瓷加热片断开，重启机器，出现报错说明该打印头的陶瓷加热片短路。
如果确定陶瓷加热片故障，请联系技术支持获取售后件。
陶瓷加热片更换教程
¶ 可能原因 3. 打印头USB线异常
(1) 打印头USB线一端连接打印头，一端连接机器。关机，将所有USB线连接机器的一端断开。

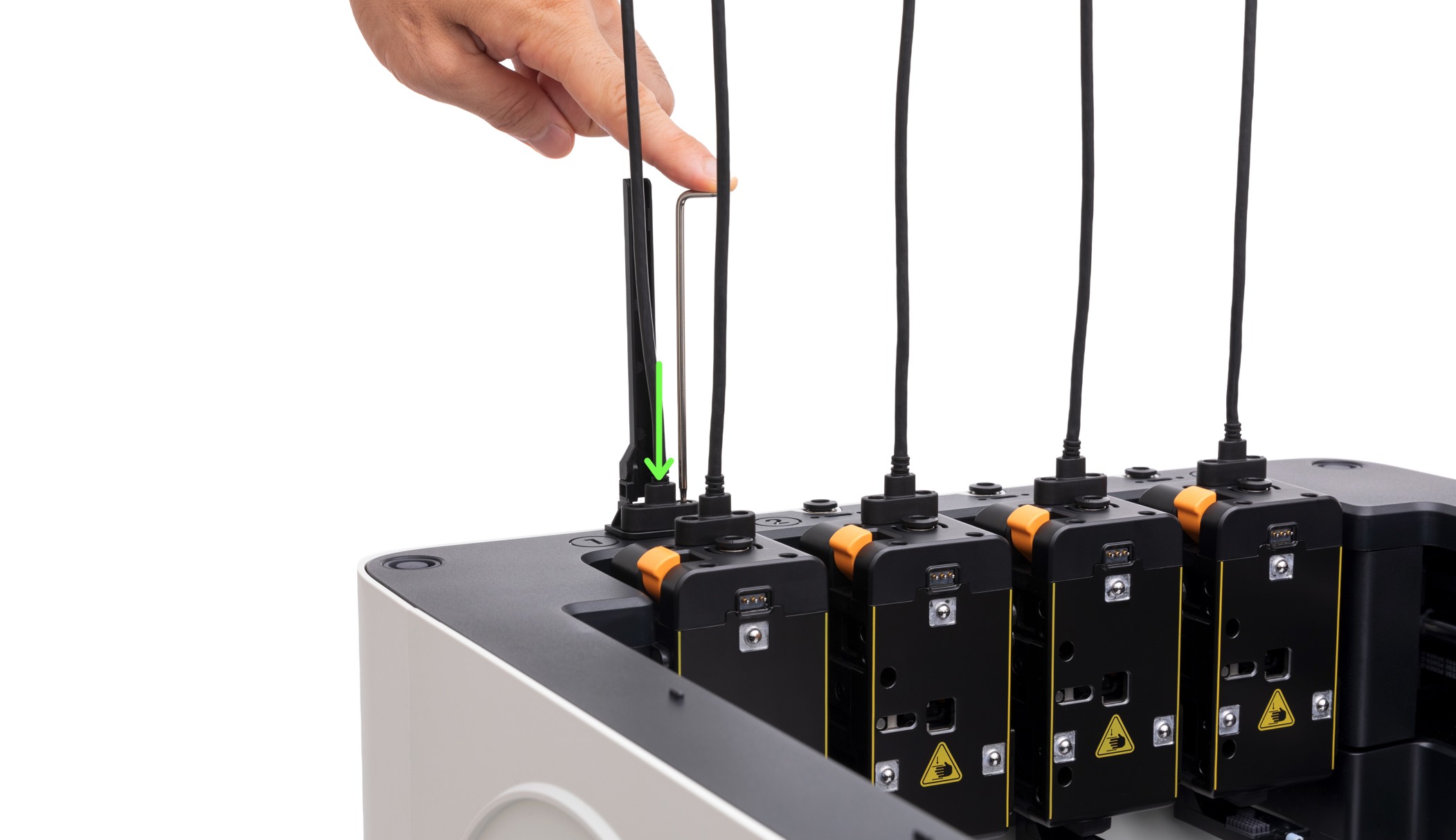

(2) 每次仅接入1条USB线，保持其他3条断开。重启机器，正常情况下接入机器的打印头内部指示灯会周期性的亮起和熄灭。
如果打印头USB线与上述表现不一致，请按上述操作并记录指示灯状态，联系技术支持获取售后件。
打印头USB线更换教程
¶ 可能原因 4. HUB板供电异常
请参考 侧板拆装教程 取下机器右侧板。
(1) 保持机器顶板、右侧板处于未安装状态，接回打印头USB线，开机。
(2) 将万用表拨至直流电压挡，测量点位和参考值如下表所示。
| 检测项 | 表笔位置 | 参考值 |
|---|---|---|
| A |
 |
24V |
| B |
 |
24V |
(3) 如果您的测量结果如下：
| 检查项 | 参考值 | 测量值 |
|---|---|---|
| A | 24V | 0V |
| B | 24V | 0V |
说明HUB板供电线接触不良或故障—请使用H2.0 L型扳手拧下电源外罩4颗螺丝，再取下电源外罩拔插供电线两端确认问题是否解决。
(4) 如果您的测量结果如下：
| 检查项 | 参考值 | 测量值 |
|---|---|---|
| A | 24V | 24V |
| B | 24V | 所有引脚均为0V |
说明主控板—HUB板16Pin线接触不良或故障—请检查主控板处的接口针脚是否弯折，再拔插16Pin线的两端确认问题是否解决。
注意插回16Pin线时，需要一只手扶住机器主控板所在的内侧板。
根据您的实际情况，联系技术支持获取售后件。
¶ 场景二：打印头指示灯亮起
¶ 可能原因 1. HUB板故障
请参考 HUB板更换教程 取下机器后盖板。
(1) 保持机器顶板、右侧板处于未安装状态，接回打印头USB线，开机。
(2) 将万用表拨至直流电压挡，测量点位和参考值如下表所示。（图中断开接线仅为展示测量点位，实际测量时请勿断开）
| 检测项 | 表笔位置 | 参考值 | 测量值 |
|---|---|---|---|
| C |
 |
3.3V | |
| D |
 |
5V |
复制上述表格，补充“测量值”所在列信息，联系技术支持。
¶ 可能原因 2. 停靠检测线受挤压
(1) 目视检查停靠检测线是否有被挤压的情况。

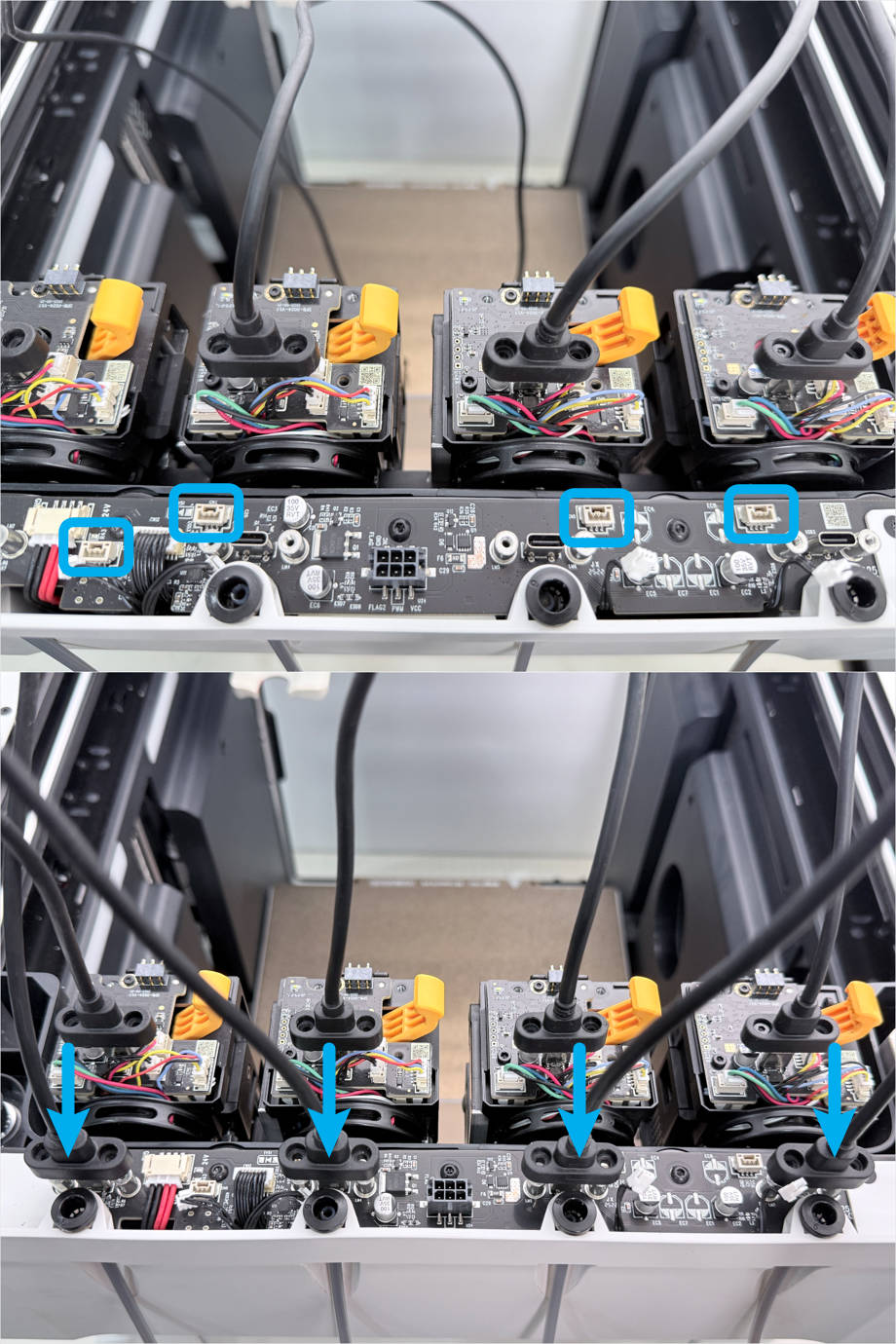

(2) 断开所有停靠检测线，保持打印头USB线连接，开机，如果能正常启动，说明停靠检测线损坏。
请联系技术支持获取售后件。
¶ 可能原因 3. 主USB线故障
(1) 主USB线一端连接主控板，一端连接HUB底部，尝试拔插这两端确认问题是否解决。
(2) 如果您有多余的 USB-C to USB-C 数据线，可替换机器主USB线验证。
请根据您的实际检查结果，联系技术支持。
¶ 📚 相关资源
¶ 💬 联系售后
如果按照故障排除步骤操作后问题仍未解决，请通过 Snapmaker APP 提交售后工单，并将排查结果及相关图片或视频发送给我们的售后技术支持，我们会尽力协助您解决问题。
