XY轴同步带系统包含上下两条同步带，均起始于执行头转换器一端，环绕XY框架一周后固定至转换器另一端。每条同步带绕行路径需经过1个电机与7个惰轮，通过双带协同牵引打印头转换器及打印头，实现其在XY平面内的精准运动
¶ 操作难度及耗时评估
- 难度等级：★★★★★ (difficult)
- 预计用时：120mins
¶ 获取渠道
¶ 准备工作
- H1.5内六角扳手
- H2.0内六角扳手
- 剪刀
- 镊子
- 尖嘴大力钳
- 新的同步带×2：2GT-6RF，长度≥200cm
- 胶水
¶ 操作步骤
¶ 步骤1. 预装新的同步带
-
将连接至打印头转换器的打印头归位至放置架，随后关闭设备电源并手动移动打印头转换器至XY平台正中心位置
-
关闭设备并断开电源
-
用剪刀剪断同步带两端与打印头转换器相连的部分
-
准备更换上方同步带：使用胶水将旧同步带的一端与新同步带粘接，确保两者齿面朝向一致，如图所示：
-
绷紧旧的同步带，缓慢拉动旧同步带未粘接的一端，直至新旧同步带的粘接部位从路径中完全引出（注意：整个操作过程中须确保打印头转换器固定不动）,使用同样的方法更换下方同步带
-
剪掉新同步带上与旧同步带粘接的部分
¶ 步骤2. 拆除打印头转换器中剩余的同步带
-
使用H2.0内六角扳手拧出2颗固定螺丝，取下模型散热组件
-
断开模型散热风扇接线，使用H2.0内六角扳手拧出2颗固定螺丝，取下模型散热风扇
-
使用H1.5内六角扳手拧出4颗固定螺丝，取下模型散热风扇转接板
-
使用H2.0内六角扳手拧出4颗固定螺丝，取下执行头转接器底座
-
使用H2.0内六角扳手按顺序依次拧下8颗固定螺丝，分离X轴滑块-1和X轴滑块-2，其中X轴滑块-2上装有4颗消间隙弹簧，拆分X轴滑块后需要将其取下放好，以免丢失
-
使用H2.0内六角扳手拧出2颗末端张紧活动块固定螺丝（请注意：这两颗固定螺丝再滑块背面安装有防松螺母，需一并取下放好）；慢慢取出末端张紧活动块和扭簧（各2个），然后将同步带从末端张紧活动块中取出
-
将X轴滑块-2翻面，使用H2.0内六角扳手将同步带固定块挤出，拆除剩余的同步带
¶ 步骤3. 固定新的同步带
-

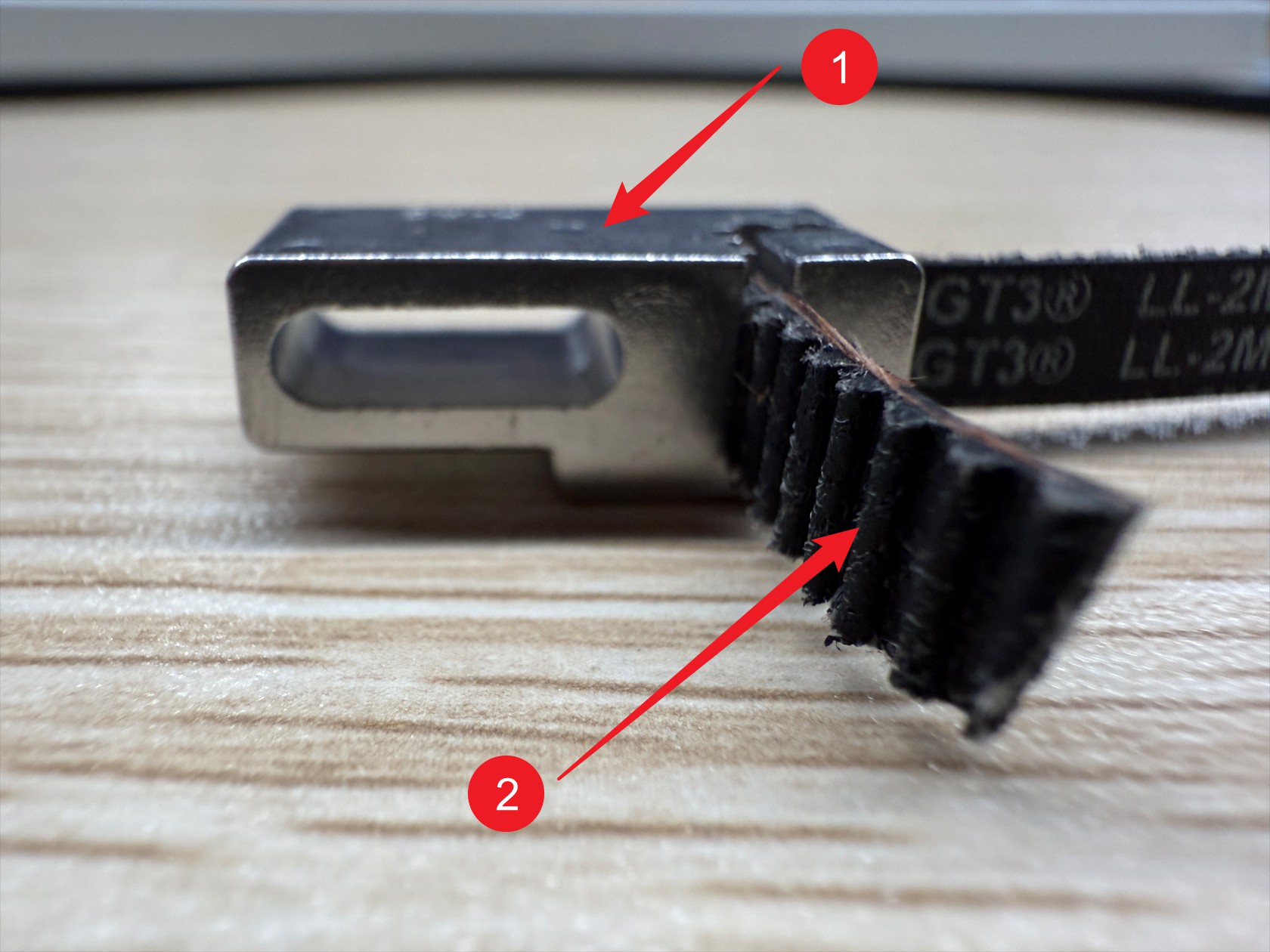

正对机器前面板，上方同步带的左端以及下方同步带的右端需要压进末端张紧活动块，同步带不得超出1处上表面，2处多余的同步带需剪掉
-
将装有同步带的两个末端张紧活动块安装至X轴滑块-2图示位置的左右限位，注意活动块安装朝向，使用H2.0内六角扳手锁紧2颗固定螺丝及背面的防松螺母
-
将机器正面朝下放置，将任一同步带未安装末端张紧活动块的一端穿过图示位置，保持X轴滑块-2不动，拉直绷紧该同步带，预装同步带固定块，带凹槽的一端朝上，凹槽面的背面与同步带紧贴，随后用H2.0内六角扳手将同步带固定块下压至其顶端与X轴滑块-2内表面平齐
-
使用同样的方法固定好另一条同步带，完成后反向拉动同步带，检查两条同步带是否固定好
-
将扭簧臂长的一端装到末端张紧活动块内，扭簧中间卡入凹槽立柱，使用H2.0内六角扳手将两颗固定X轴滑块-1和X轴滑块-2的螺丝锁入立柱内（锁入约1/3即可，目的是防止转动扭簧时扭簧弹出），用大力尖嘴钳将扭簧臂短的一端拧进凹槽，确保扭簧与凹槽底部贴紧，且臂长一端仍正常插入活动块中间孔内，最后拧出立柱上的固定螺丝
-
在X轴滑块-2图示位置放入4颗消间隙弹簧，将无油轴承移动到X轴滑块-2的槽内，盖上X轴滑块-1，按顺序锁紧8颗固定螺丝
¶ 步骤4. 调节同步带张紧度
-
使用H2.0内六角扳手将末端张紧活动块的2颗螺丝逆时针拧松180°
-
沿图示路径移动X轴滑块，确保其运动顺畅，随后用H2.0内六角扳手锁紧末端张紧活动块的2颗固定螺丝
¶ 步骤5. 复原打印头转换器
-
安装母座，使用H2.0内六角扳手锁紧4颗固定螺丝
-
安装模型散热风扇转接板，使用H1.5内六角扳手锁紧4颗固定螺丝
-
安装模型散热风扇，还原接线，使用H2.0内六角扳手锁紧2颗固定螺丝
-
安装模型散热组件，使用H2.0内六角扳手锁紧2颗固定螺丝
