¶ 概述
¶ 位置

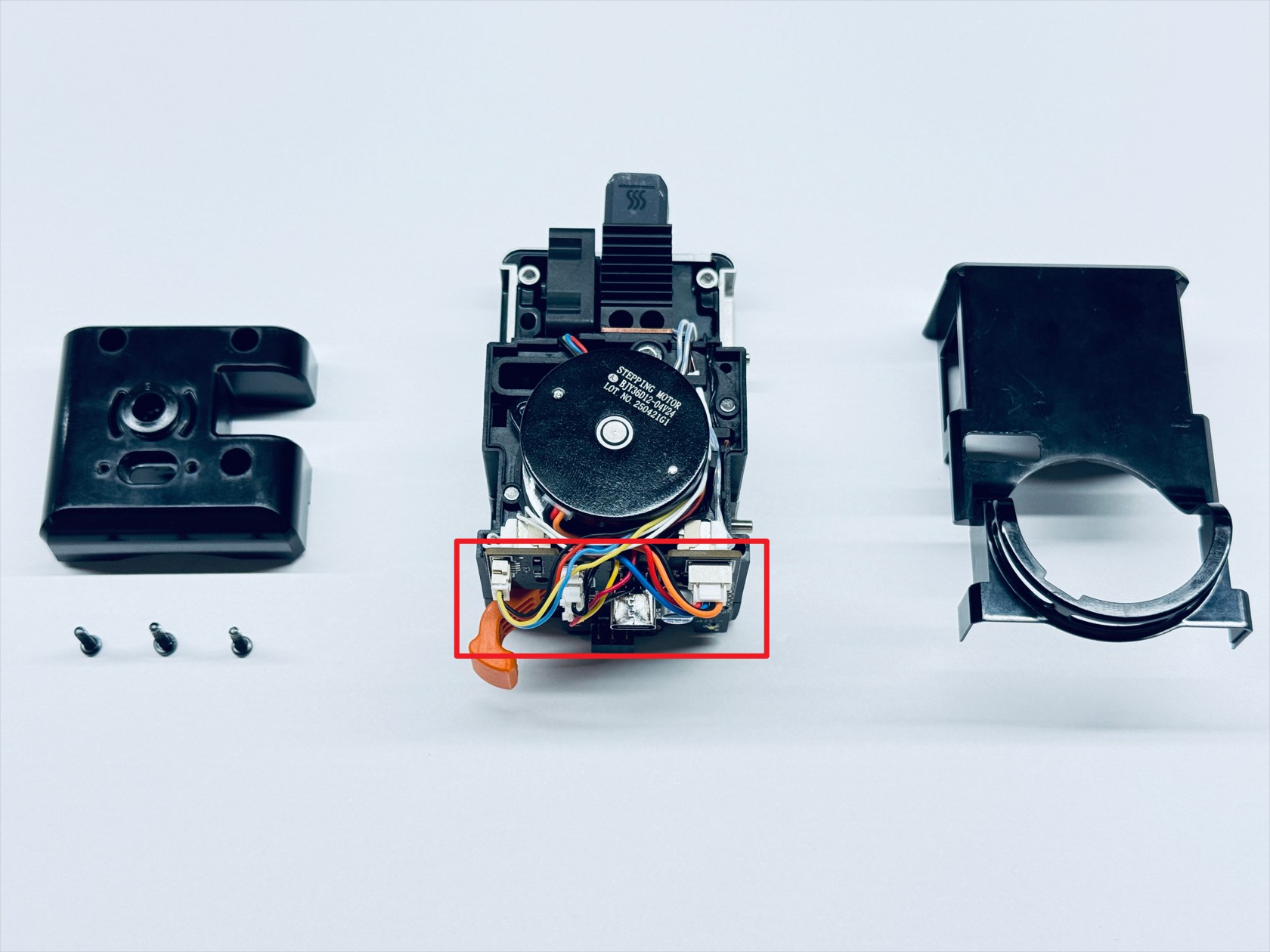

执行头控制板位于执行头内部，需拆除执行头外壳后方可更换
¶ 操作难度及耗时评估
难度等级：★☆☆☆☆ (简单)
预计用时：15分钟
¶ 更换时机
当执行头控制板损坏或故障时。
当需要更换pogo引脚时。（执行头控制板集成了pogo引脚，每套pogo引脚的额定值为 250,000次交换）
¶ 购买渠道
¶ 准备工作
(1) H2.0内六角扳手
(2) 新的执行头控制板
¶ 操作步骤
¶ 一、退料
(1) 点击主页耗材信息区域。
(2) 点击"退料模式"。
(3) 选择目标执行头（例如1号）并点击 “卸料”。
(4) 等待机器自动退料完成，点击确定。
(5) 回到主页，点击左上角可查看喷嘴温度，等待当前执行头喷嘴冷却至40℃以下。
¶ 二、取下执行头
继续操作前，请关闭机器并拔下电源线！
(1) 按压快速接头，拔出导料管。
(2) 使用H2.0内六角扳手拧出2颗固定螺丝，拔出执行头连接线。
(3) 使用H2.0内六角扳手插入两颗定位销中间孔内，直到听见“咔哒”声，然后取下执行头。
¶ 三、更换执行头控制板

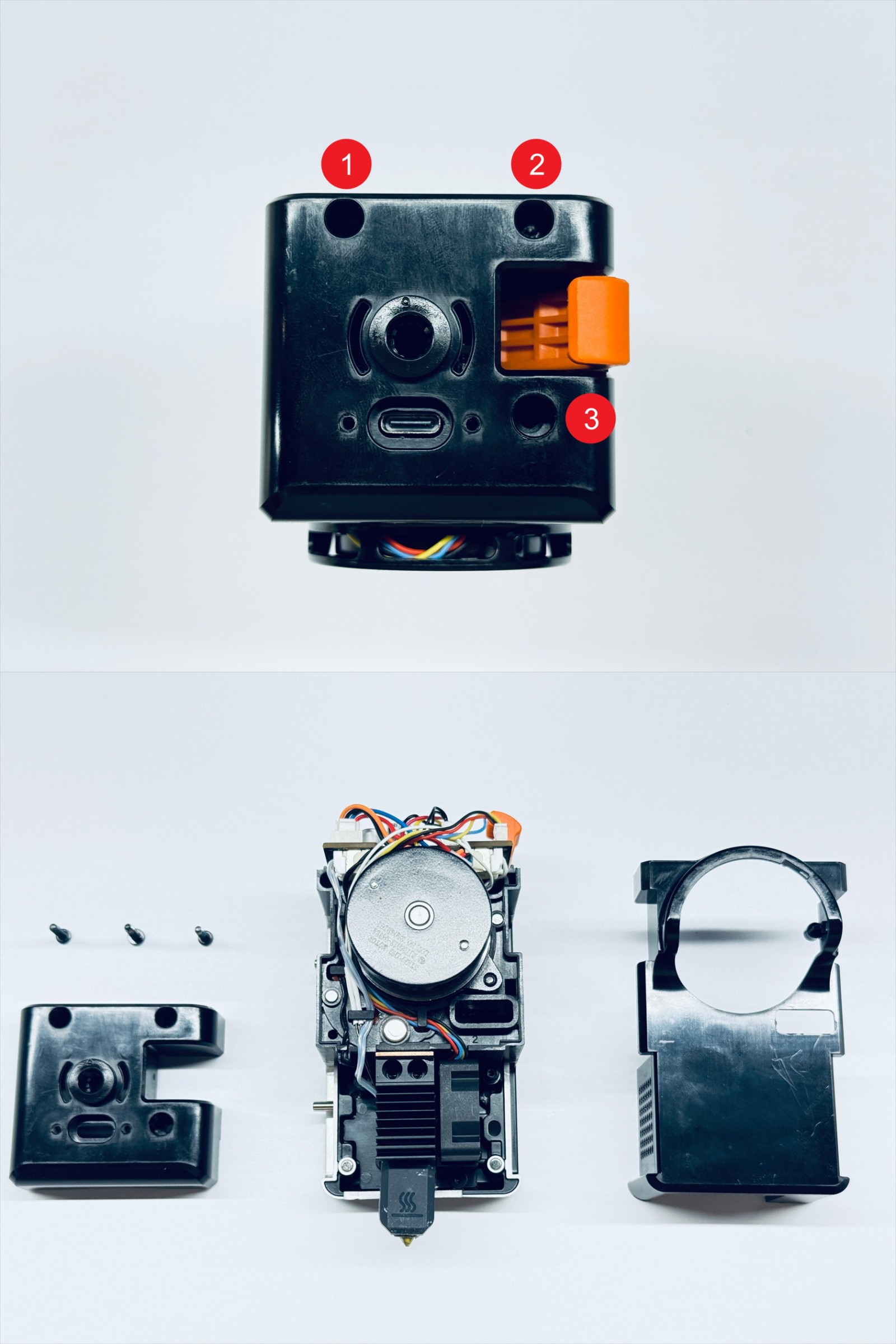

(1) 使用H2.0内六角扳手拧出3颗固定螺丝，拆除执行头上盖板和后盖板。

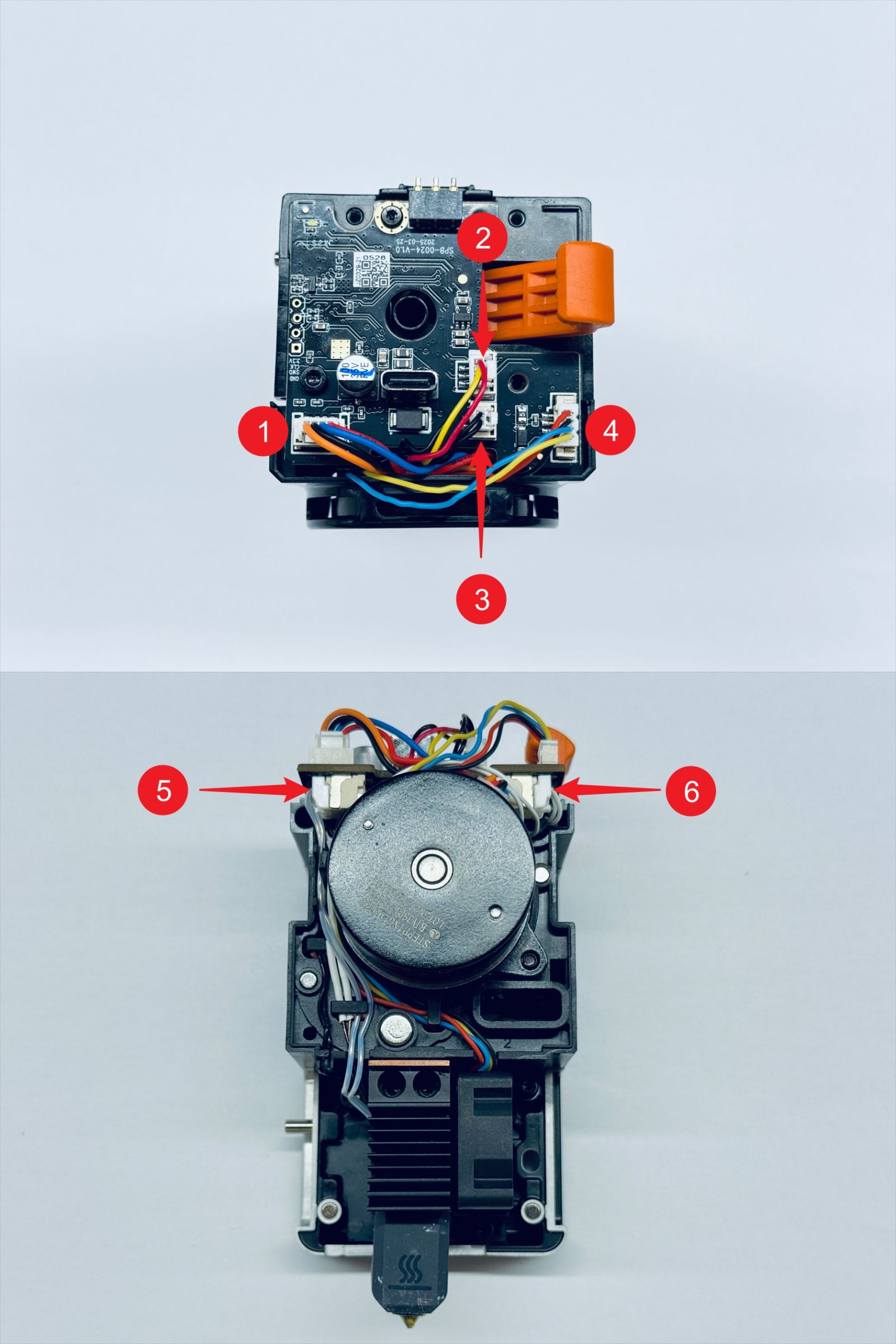

(2) 断开执行头控制板6条接线。
| 序号 | 名称 | 图片 |
|---|---|---|
| 1 | 挤出电机线 |
 |

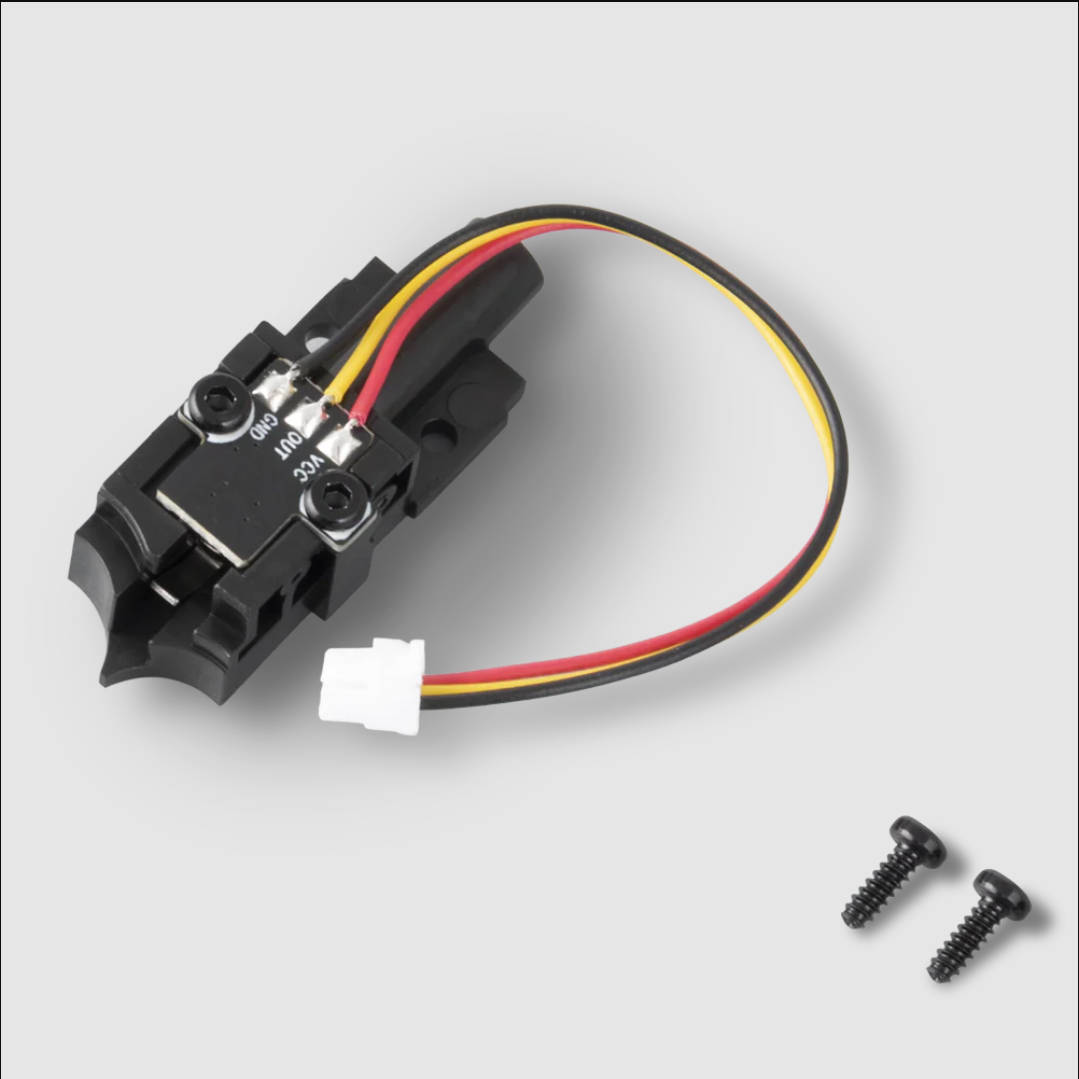

| 2 | 断料检测线 |
 |
| 3 | 校准传感器线 |
 |

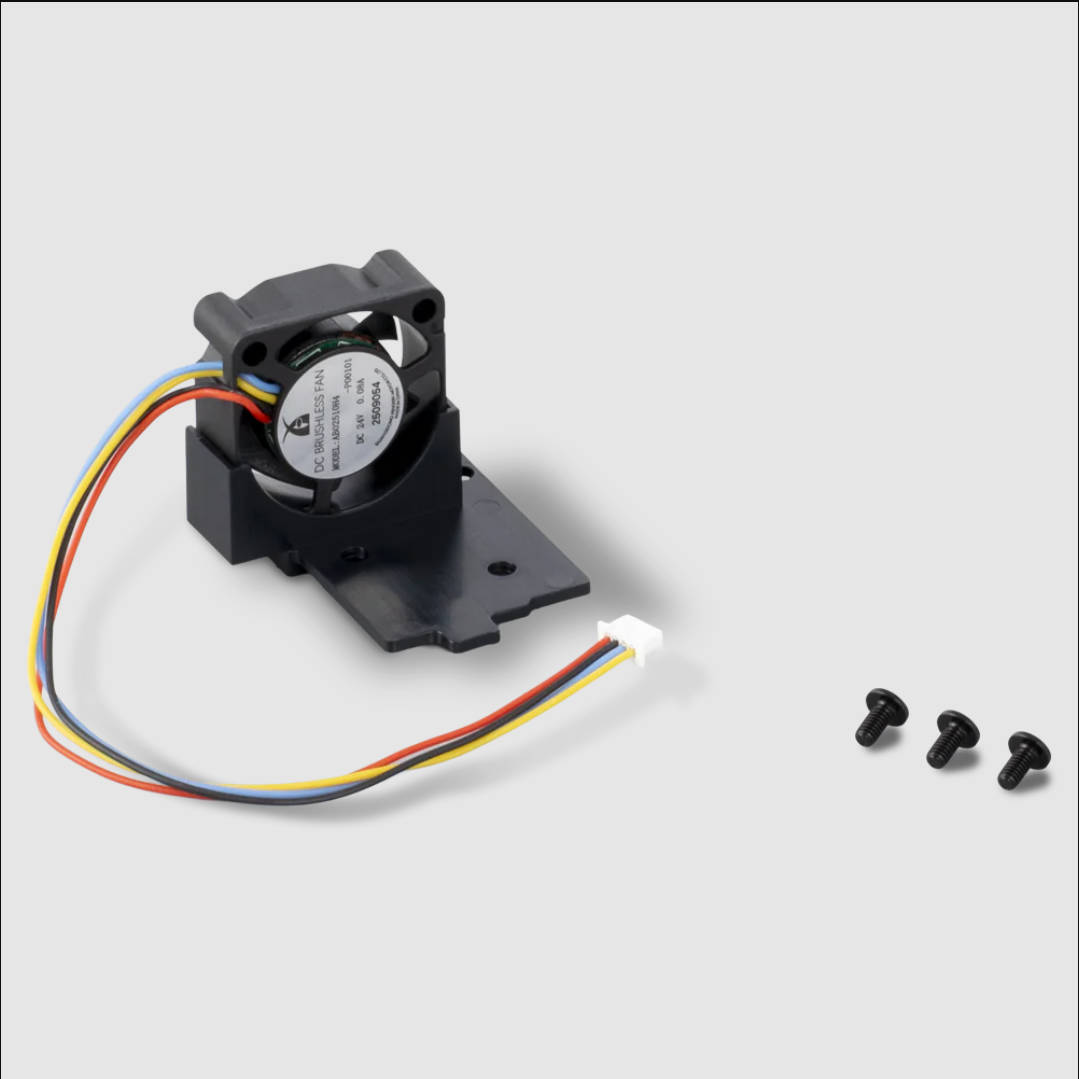

| 4 | 热端散热风扇线 |
 |

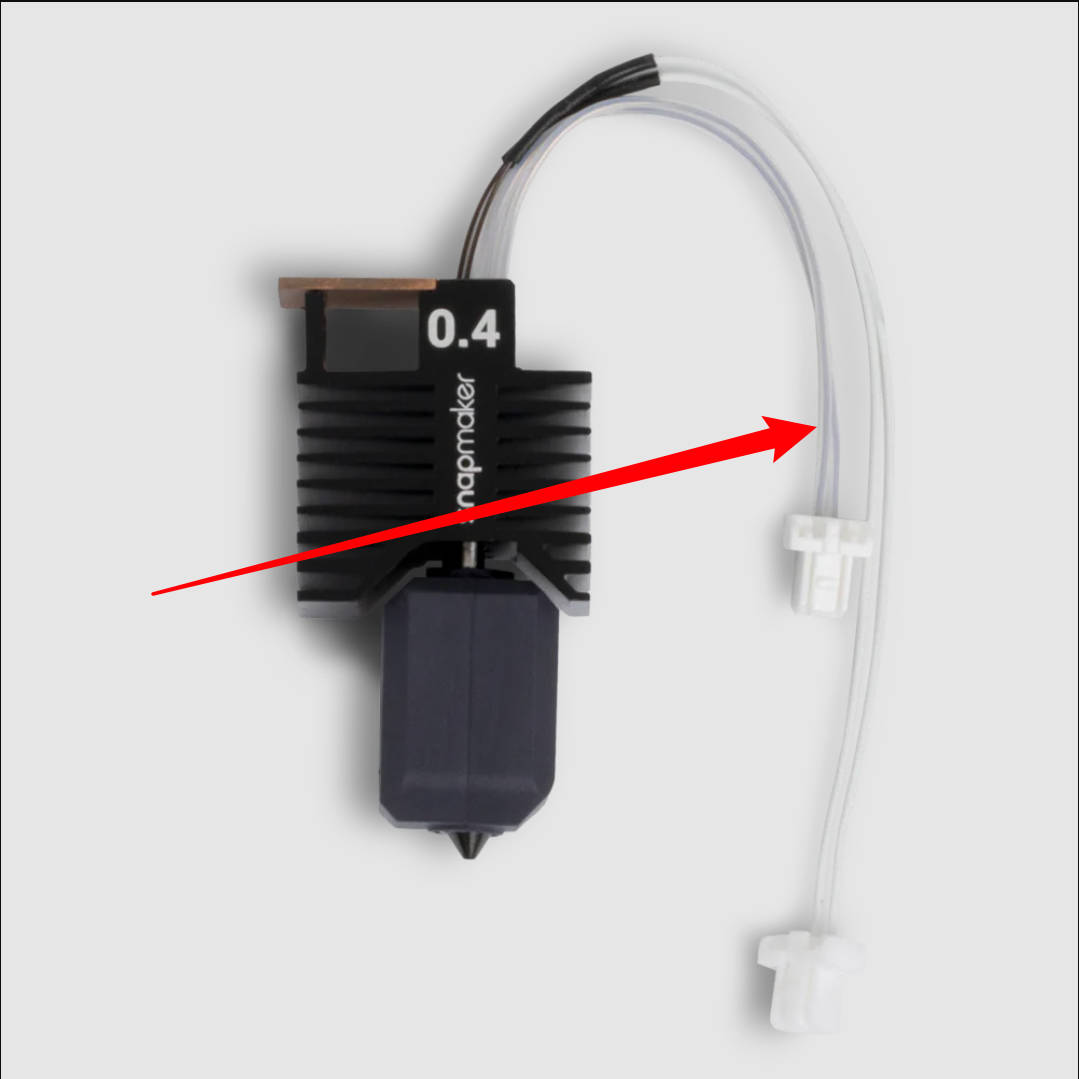

| 5 | 陶瓷加热片接线 |
 |

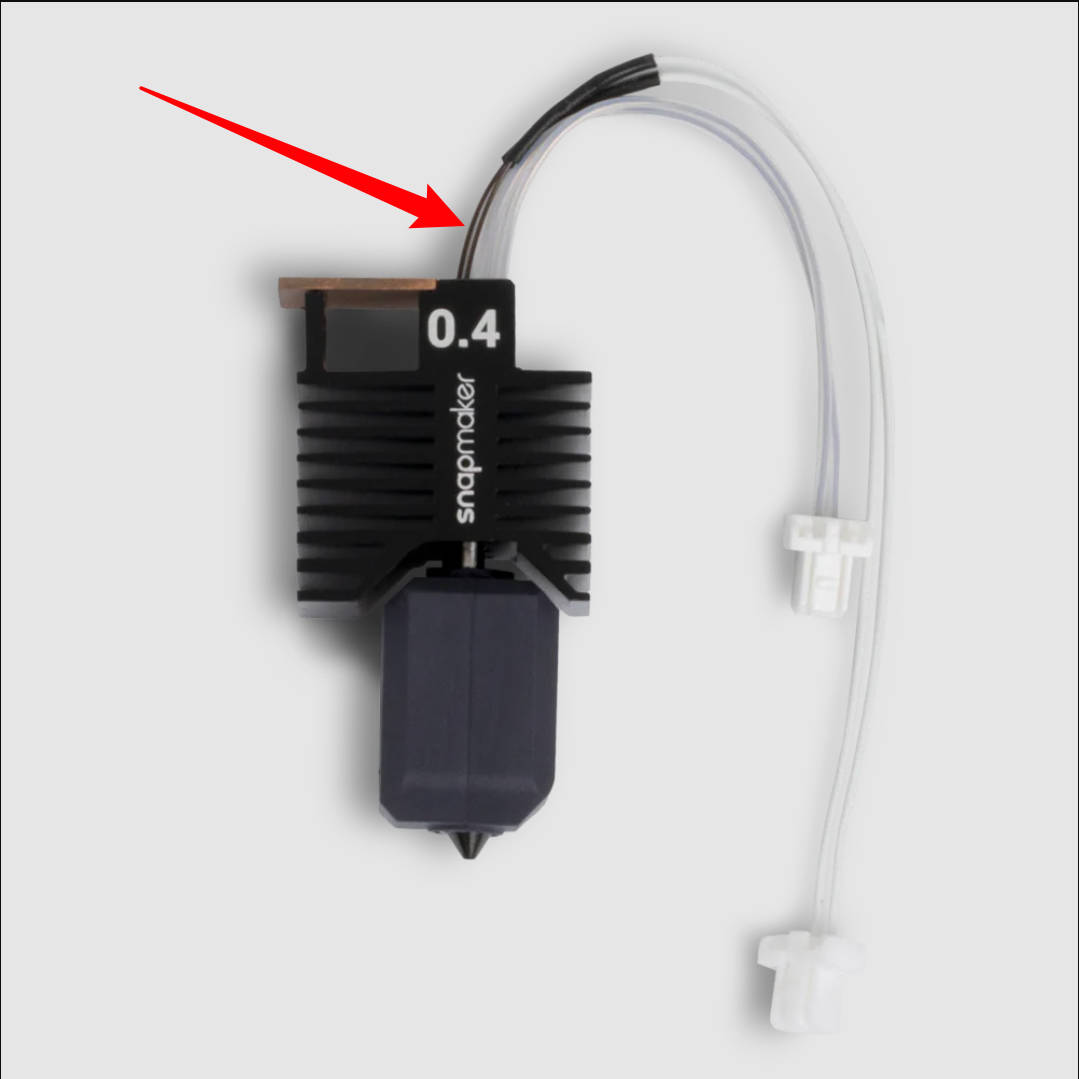

| 6 | 热敏电阻接线 |
 |
(3) 分别使用H1.5 & H2.0内六角扳手拧出螺丝1、2，取下旧的执行头控制板。
(4) 按图示位置将断料检测线抽出。
(5) 安装新的执行头控制板，使用H1.5 & H2.0内六角扳手锁紧螺丝1、2。
(6) 参照 (2) 中的接线说明，还原执行头控制板接线。

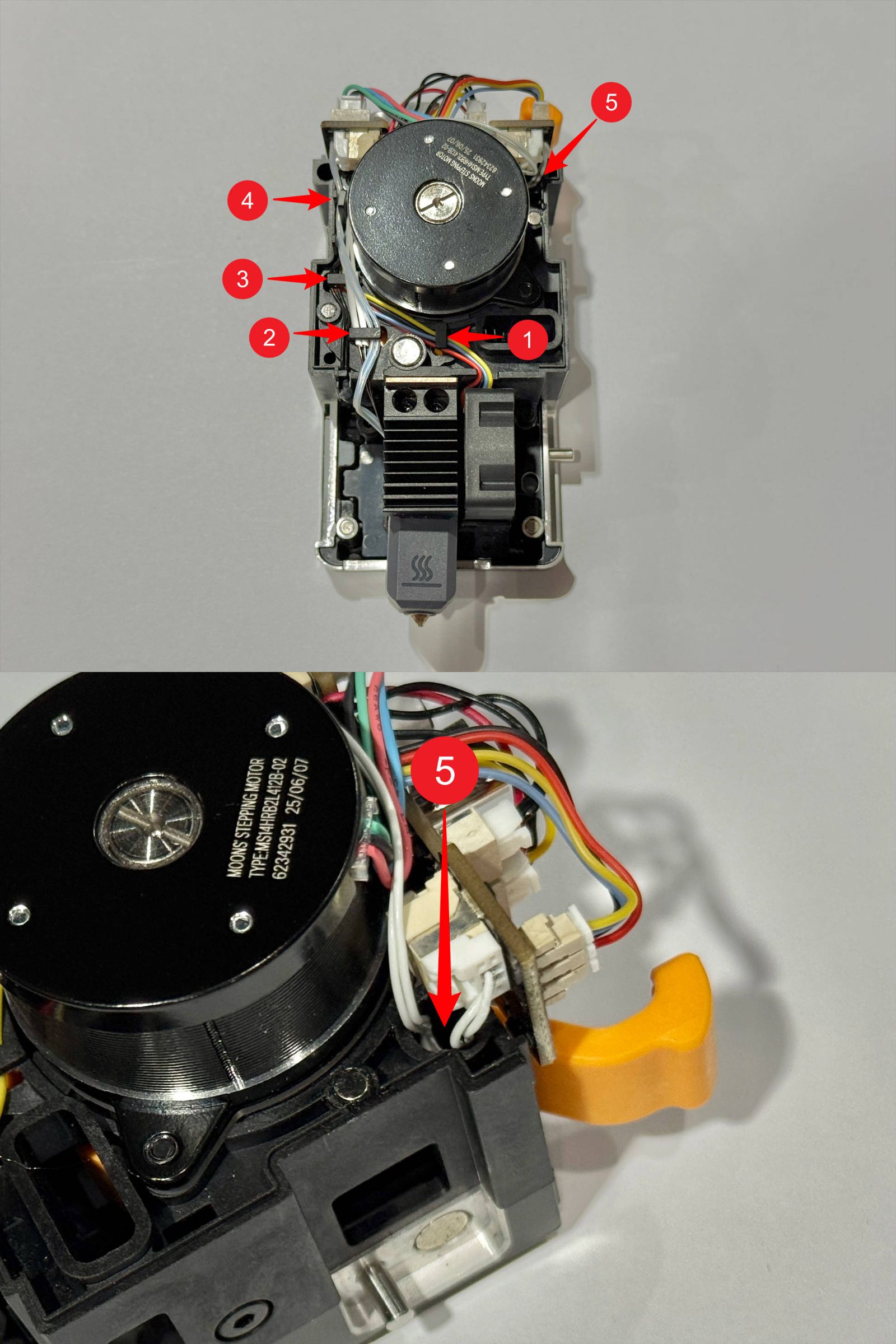

(7) 按图示指引理线，注意在5处热敏电阻线多余部分需压入挤出单元孔内。
¶ 四、复原执行头

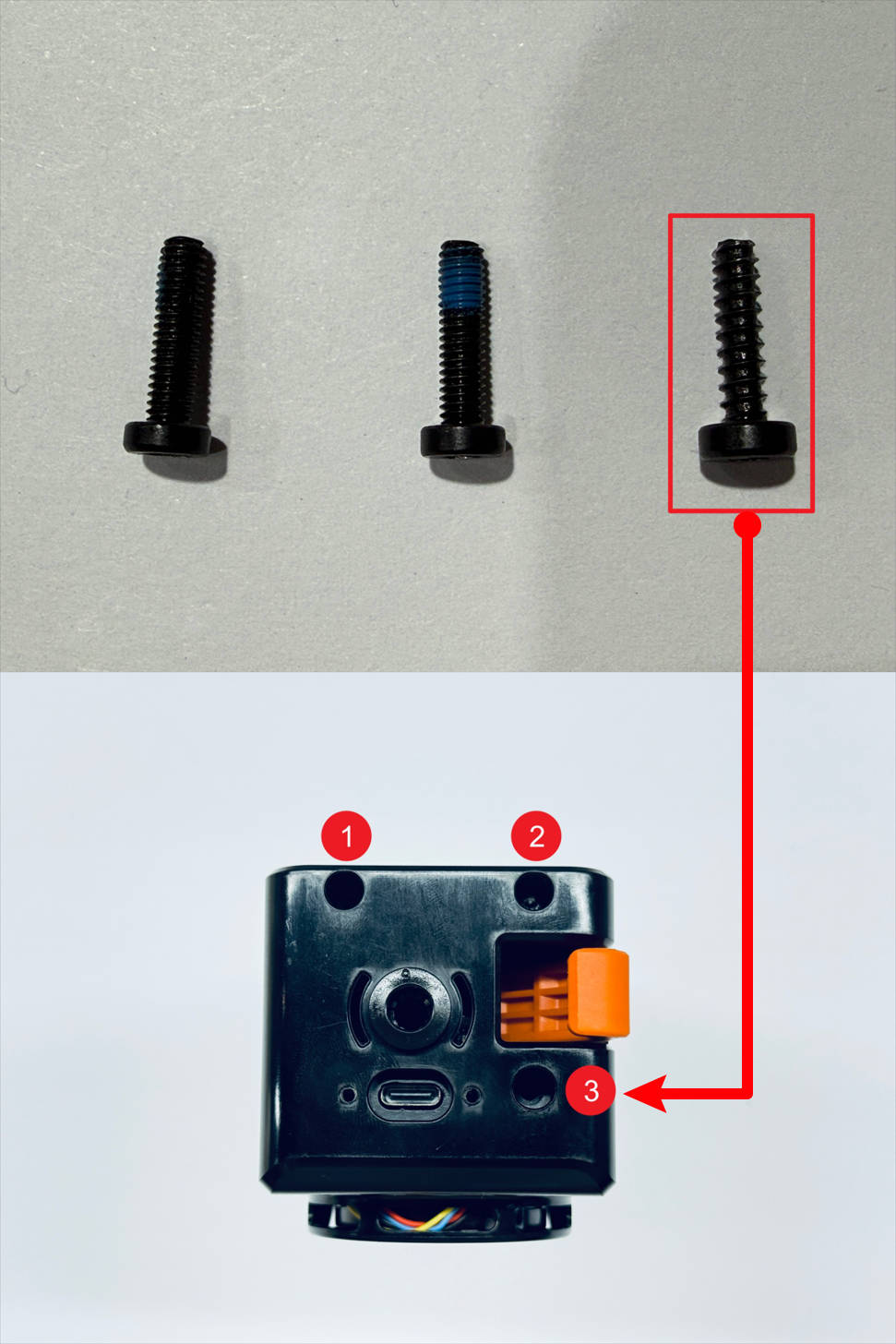

(1) 安装执行头上盖板和后盖板，使用H2.0内六角扳手锁紧上盖板3颗固定螺丝，注意：其中一颗规格不同的需装在3处。
(2) 使用H2.0内六角扳手调节执行头拉栓位置,直至能看到两条红色丝印。
- 左：1号执行头—拉栓拨至左限位
- 右：2/3/4号执行头—拉栓拨至右限位。
(3) 将拉栓孔位对准放置架定位销，向内推至限位。
(4) 保持向内的推力，移动执行头使其侧边2颗定位销插入放置架对应孔位。
(5) 还原执行头接线，使用H2.0内六角扳手锁紧2颗固定螺丝。
(6) 插入导料管。
¶ 联系Snapmaker支持
如果按照故障排除步骤操作后问题仍未解决，请通过 Snapmaker APP 提交售后工单，并将排查结果及相关图片或视频发送给我们的售后技术支持，我们会尽力协助您解决问题。
