¶ 概述
¶ 位置
打印头公座是打印头的前盖板。分为左和右两种。左公座用于1号打印头，右公座用于2/3/4号打印头。
-

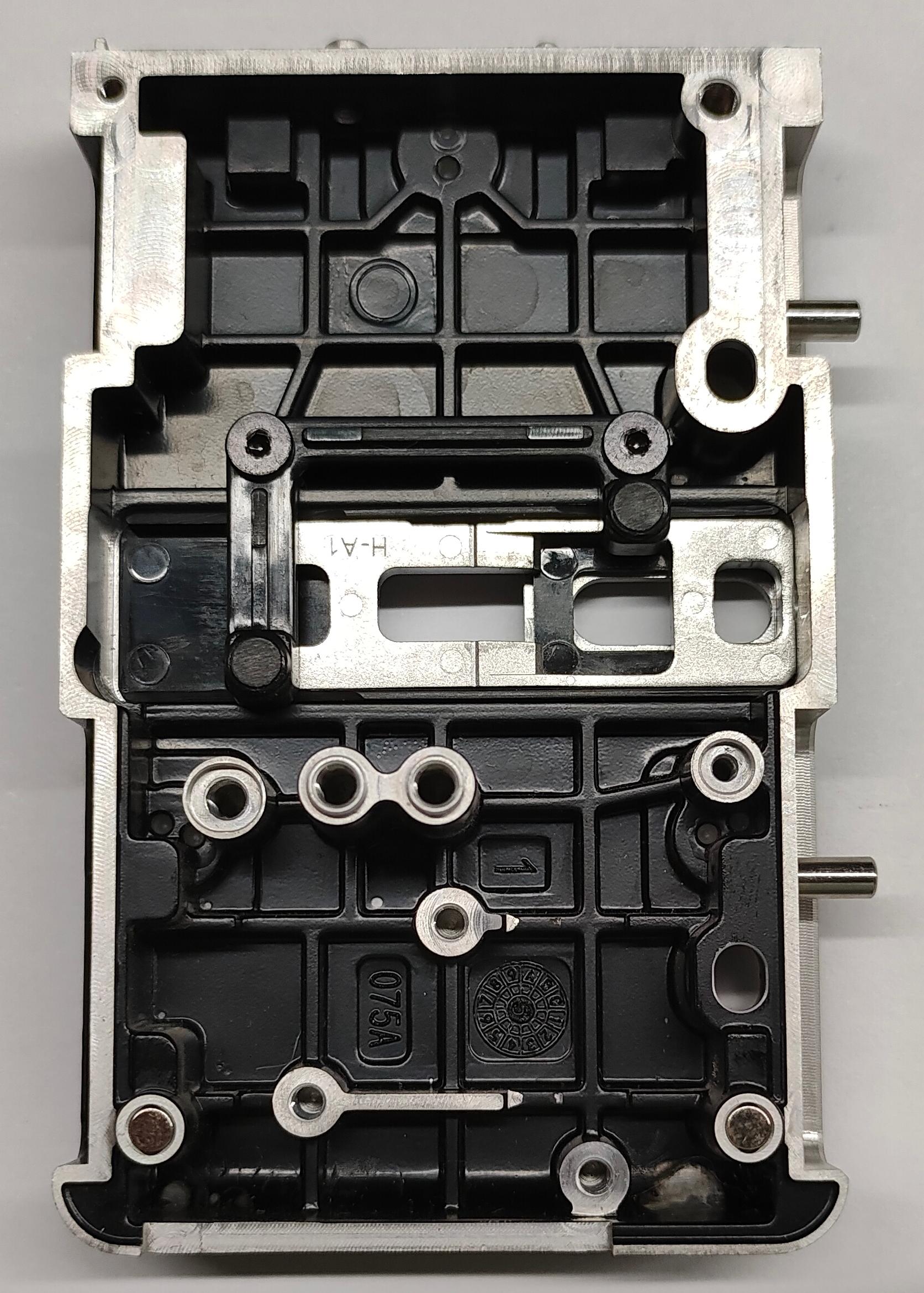

左公座：
-

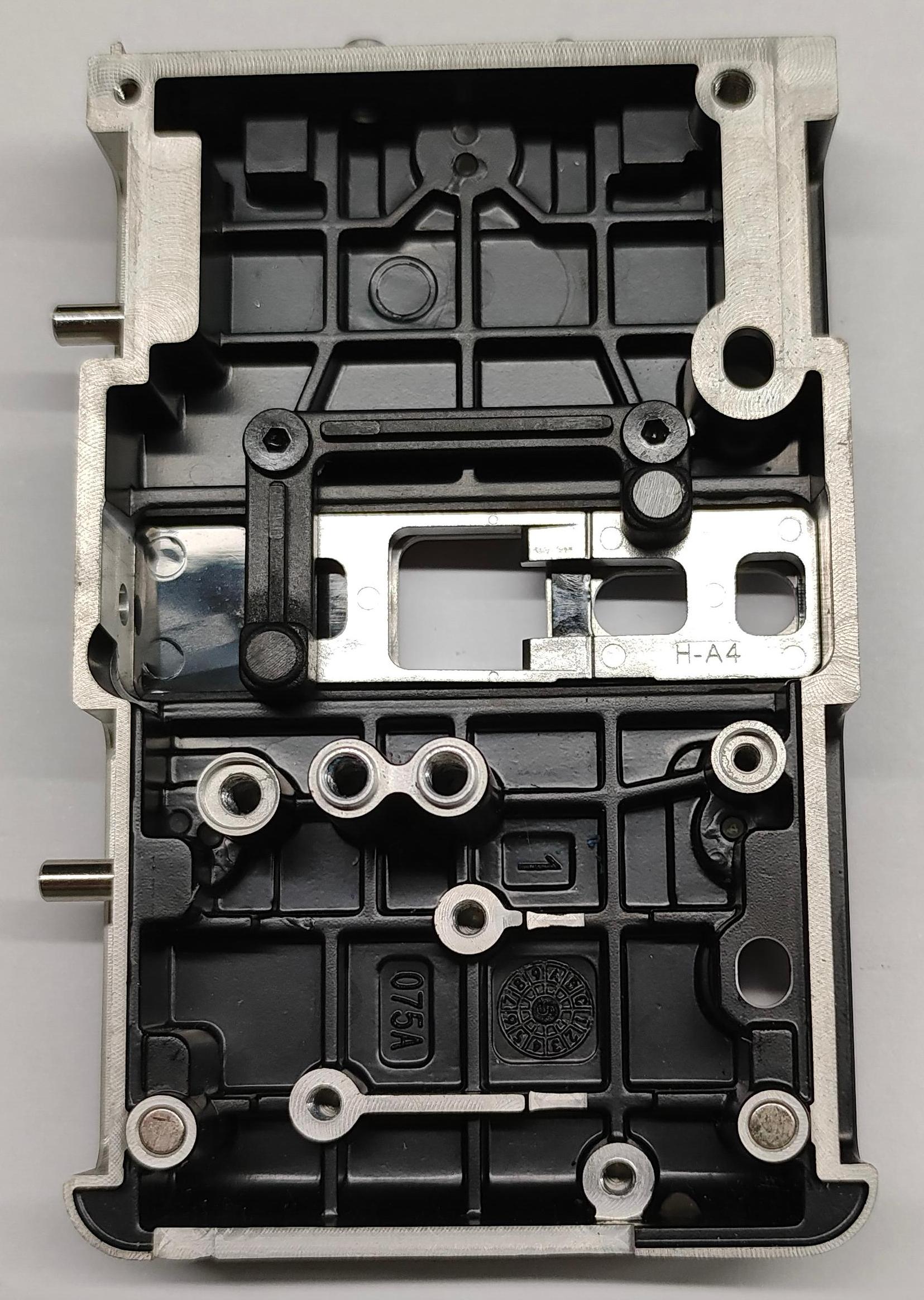

右公座：
¶ 操作难度及耗时评估
- 难度等级：★★☆☆☆ (简单)
- 预计用时：20分钟
¶ 购买渠道
该配件预计将于后续上线Snapmaker官方商城，敬请关注。
¶ 准备工作
- H1.5内六角扳手
- H2.0内六角扳手
- 新的打印头公座
¶ 操作步骤
¶ 步骤1. 取下打印头
¶ 1.1 退料
- 点击屏幕指定区域（下图中红色高亮部分）。
- 点击"退料模式"。
- 选择目标打印头（例如2号）并点击 “卸料”。
- 等待机器自动退料完成。
¶ 1.2 将打印头从放置架上取出
继续操作前，请关闭机器并拔下电源线！
- 1号打印头：向右滑动，直至定位销完全露出。
- 2/3/4号打印头：将打印头向左滑动，直至定位销完全露出。
¶ 1.3 取出耗材和导料管
- 取下三个固定卡扣。
- 按压快速接头。
- 取出耗材和导料管。
¶ 1.4 断开USB线并取下打印头
- 使用H2.0内六角扳手拧下两颗固定螺丝。
- 拔下USB线，然后小心取下打印头。
¶ 步骤2. 拆下旧的打印头公座
¶ 2.1 拆下上盖板和后盖板
- 使用H2.0内六角扳手拧出3颗固定螺丝，取下打印头上盖板。
- 取下打印头后盖板。
¶ 2.2 拧下打印头PCB螺丝

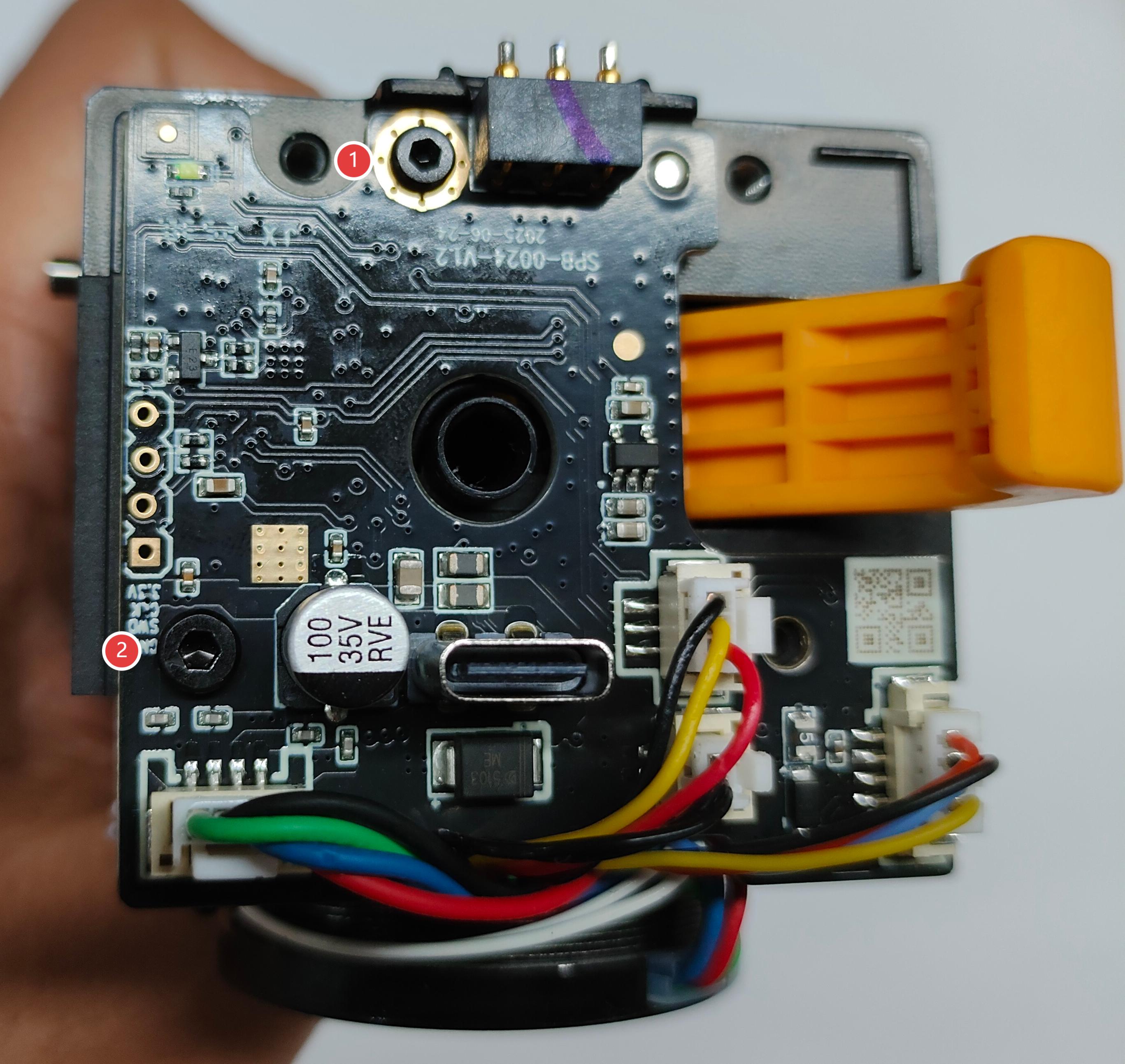

- 分别使用H1.5和H2.0内六角扳手拧下PCB固定螺丝1、2。

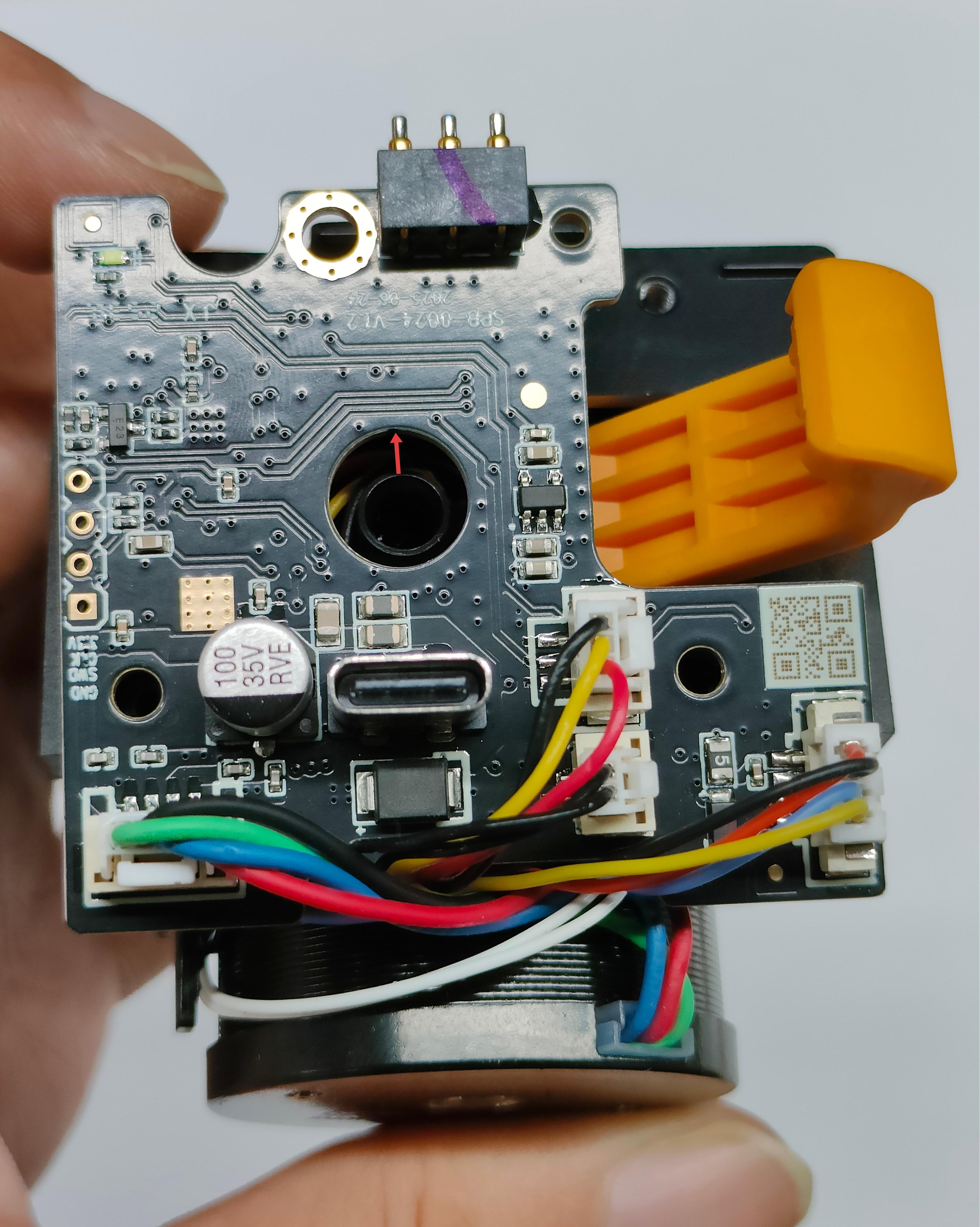

- 小心抬起打印头PCB，使中间的孔高于断料检测组件。
¶ 2.3 拧出挤出单元螺丝

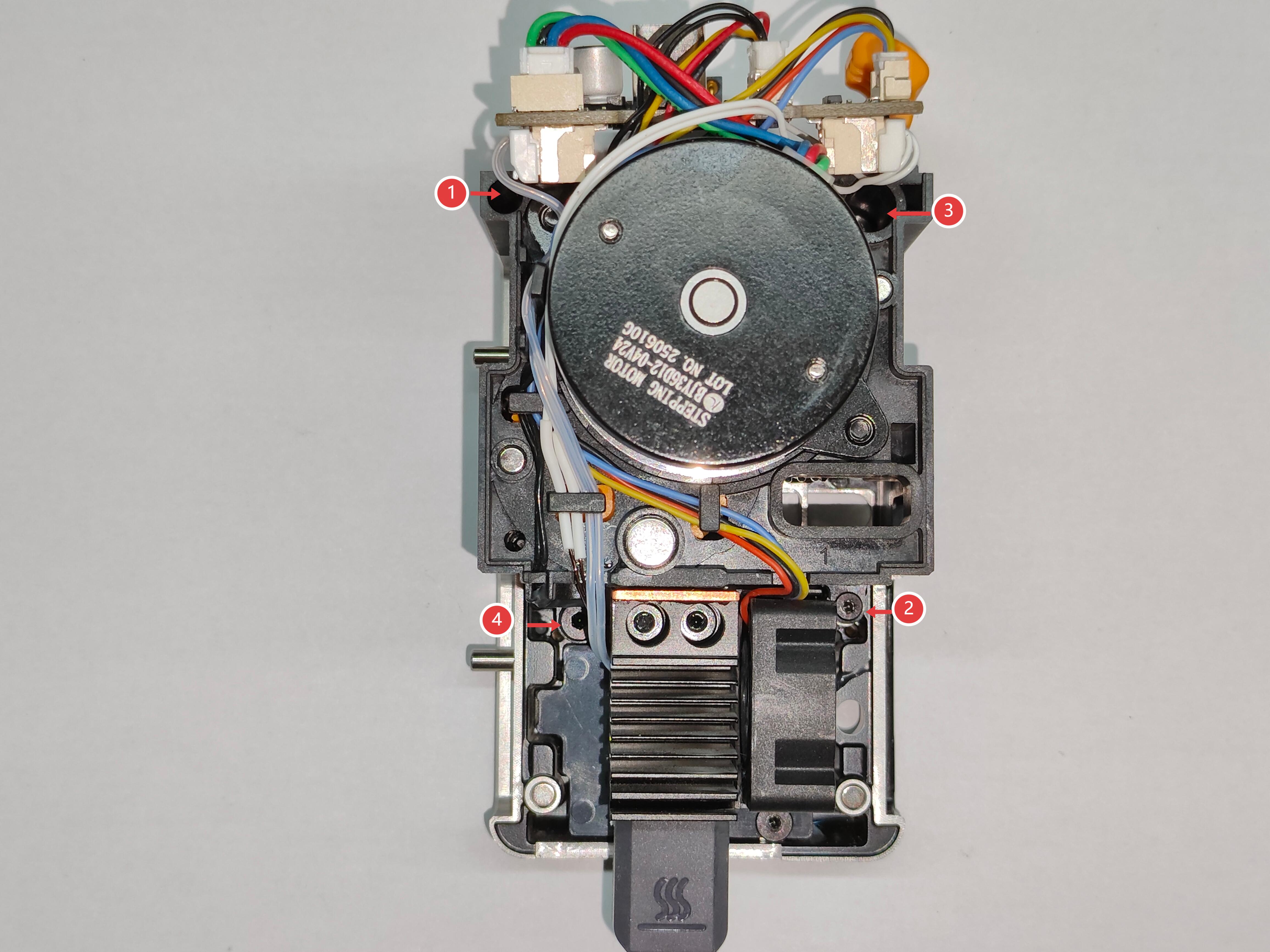

- 使用H1.5内六角扳手拧下固定螺丝1和2，使用H2.0内六角扳手拧下固定螺丝3和4。
¶ 2.4 拧出热端螺丝
- 使用H2.0内六角扳手拧下2颗固定螺丝。
¶ 2.5 拧出热端散热组件螺丝
- 挪开热端，使用H1.5内六角扳手拧下3颗固定螺丝。

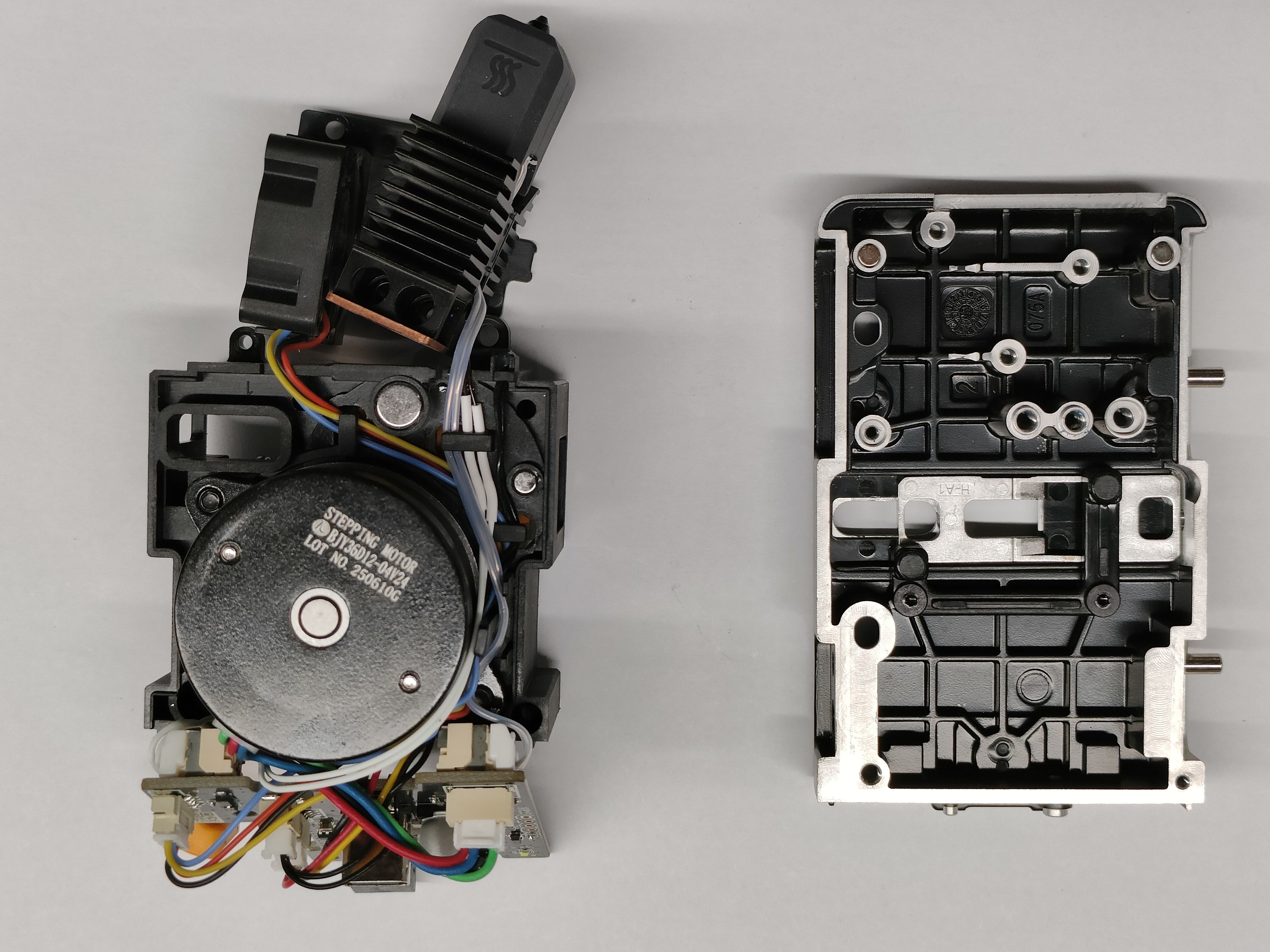

- 取下旧的打印头公座。
¶ 步骤3. 安装新的打印头公座
¶ 3.1 拧紧打印头公座上的螺丝
- 安装新的打印头公座，然后用H1.5内六角扳手拧紧热端散热组件的3颗固定螺丝。
- 使用H2.0内六角扳手拧紧热端的2颗固定螺丝。
- 使用H1.5内六角扳手拧紧固定螺丝1和螺丝2，使用H2.0内六角扳手拧紧固定螺丝3和螺丝4。
- 分别使用H1.5、H2.0内六角扳手锁紧PCB固定螺丝1、2。
¶ 3.2 安装上盖板和后盖板
- 安装打印头上盖板。
- 安装打印头后盖板。
¶ 步骤4. 安装打印头
¶ 4.1 将打印头放置到放置架上
安装打印头前，请确保拉栓处于正确位置：1号打印头的拉栓需调至最左侧，2、3、4号打印头的拉栓需调至最右侧。
可使用内六角扳手调整拉栓，并确保拉栓上的红色标记可见。
- 将打印头上的孔与放置架上的长定位销对齐，向内推至限位处。
打印头带图示的一面需朝内。
- 将打印头上的两颗定位销与放置架上图示的孔对齐。
1号打印头：孔在定位销左侧
2/3/4号打印头：孔在定位销右侧
¶ 4.2 连接并固定USB线
- 插上USB线，用H2.0内六角扳手拧紧两颗螺丝。
¶ 4.3 装料
- 按压下图中高亮标注的1处（挤出机扳手），同时将耗材插入2处（快速接头），直至耗材抵达末端。
- 最后连接导料管，打印头安装完成。
¶ 联系Snapmaker支持
如果按照故障排除步骤操作后问题仍未解决，请通过 Snapmaker APP 提交售后工单，并将排查结果及相关图片或视频发送给我们的售后技术支持，我们会尽力协助您解决问题。
