¶ 概述
¶ 位置
热床位于机器腔体内，热床线束穿过右内侧板连接到主电源。要更换热床，请先拆下右外侧板。
¶ 操作难度及耗时评估
- 难度等级：★★★☆☆ (中等)
- 预计用时：20分钟
¶ 安全提示
操作前请注意！
在对打印机或其电子部件（包括工具头线缆）进行任何维护前，请务必先关闭电源并拔掉电源线，以避免短路造成设备损坏或安全风险。在进行维护或故障排查前，请先确认热端和热床的温度处于安全范围。如果确实需要在高温状态下操作，请佩戴隔热手套，确保操作安全、有效。
如您对本指南有任何疑问，请通过 Snapmaker APP 提交售后工单，我们会尽快回复并提供协助。
¶ 购买渠道
该配件预计将于后续上线Snapmaker官方商城，敬请关注。
¶ 准备工作
- H2.0内六角扳手
- 新的U1热床
¶ 第一部分：拆下面板
¶ 步骤1. 从3号和4号打印头退料
-
点击屏幕指定区域（下图中红色高亮部分）。
-
点击"退料模式"。
- 选择3号和4号打印头，然后点击"卸料"。
- 等待机器自动退料完成。
- 转动料盘收回剩余耗材。
- 取下3号和4号料盘和料架。
¶ 步骤2. 关机断电
- 进行下一步之前，请关闭机器并拔下电源线！
¶ 步骤3. 拆下右侧自动进料器
- 按下标记位置的卡扣。
- 按住卡扣的同时，按指示方向滑动自动进料器以将其取下。
- 接下来，按下图中所示1处以断开自动进料器接线。
- 完成。
¶ 步骤4. 断开USB线
- 使用H2.0内六角扳手卸下4根USB线上的8颗螺丝，然后拔出USB线。
¶ 步骤5. 拆下顶盖板
- 取出顶盖板四个角落的硅胶塞。
- 使用H2.0内六角扳手卸下硅胶塞下面的4颗螺丝。
¶ 步骤6. 拆下右外侧板
- 按图示轻微抬动顶盖板，然后卸下标记的4颗螺丝。
- 卸下料架孔内的螺丝5和6。
- 然后卸下右内侧板上的螺丝7和8。
- 进料器接线从1处穿过，断开2处2条RFID接线，取下右外侧板。
¶ 第二部分：更换热床
¶ 步骤7. 断开热床接线
¶ 7.1 拆下电源盖
- 使用H2.0内六角扳手卸下电源盖的标记为1到4的固定螺丝。
- 小心取出电源盖，然后先断开风扇接线。
- 取下电源盖。
¶ 7.2 断开热床接线
- 识别并断开以下接线。
| 编号 | 接线说明 |
|---|---|
| 1 | 热床线束 – 红色 |
| 2 | 热床线束 – 蓝色 |
| 3 | 热床线束 – 黄色 |
| 4 | 热床NTC线 |
按压下图箭头所指的卡扣，往外拔出编号为1、2、3的接线。
¶ 7.3 松开电源盒以取出热床线束
- 从电源盒上方卸下固定螺丝1和2。
- 从电源盒右侧卸下螺丝3和4。
- 松开电源盒底部中心孔内的螺丝5（不要完全拧出）。
- 从电源盒后方拉出热床线束，如图所示。
¶ 步骤8. 拆下旧热床
- 正对机器前面板，抬起机器，向左拉动同步带可使Z轴上升，向右拉动同步带可使Z轴下降，将热床至合适位置，取下集料槽。
- 将料盘（或等效的支撑物）按图示放置在热床正下方，按压平台使热床下方钣金紧贴料盘（或等效的支撑物），依次拧下钣金下方的4个固定螺母，在拧螺母时，需保持按压螺母正上方对应的平台位置。
- 使用H2.0内六角扳手拧出1处固定螺丝，2处螺丝拧松至线夹能够上下活动即可，从线夹中抽出热床线束。
- 小心取下打印平台和热床。
¶ 步骤9. 安装新热床
- 将新热床线束穿过钣金、右内侧板、绕过电源盒背部至接线处。
- 热床底部弹簧中间的螺丝对准钣金四个角落的孔位，放置好热床。
- 安装打印平台。
- 将料盘（或等效的支撑物）按图示放置在热床正下方，按压平台使热床下方钣金紧贴料盘（或等效的支撑物），先依次预锁钣金下方的四个固定螺母，最后再锁紧，在预锁/锁紧螺母时，需保持按压螺母正上方对应的平台位置。
- 取出钣金下方的料盘（或等效的支撑物），热床线束穿过线夹上方，使用H2.0扳手锁紧线夹外侧固定螺丝。
¶ 步骤10. 重新连接热床接线
- 连接4条热床接线。
| 编号 | 接线说明 |
|---|---|
| 1 | 热床线束 – 红色 |
| 2 | 热床线束 – 蓝色 |
| 3 | 热床线束 – 黄色 |
| 4 | 热床NTC线 |
- 按图示理线。
¶ 第三部分：重新组装机器
¶ 步骤 11. 重新安装电源
- 使用H2.0内六角扳手拧紧固定电源盒的5颗螺丝。
- 连接电源盖风扇接线，然后使用H2.0内六角扳手拧紧固定电源盖的4颗螺丝。
¶ 步骤12. 安装右外侧板
- 连接1处RFID接线，自动进料器接线从2处穿过，安装右外侧板。
- 使用H2.0内六角扳手拧紧右外侧板的8颗螺丝。
¶ 步骤13. 安装自动进料器和料盘
- 重新连接自动进料器接线并按图示理线。
- 将进料器卡扣与对应位置对齐，然后按所示方向推入进料器直至安装完成。
- 重新安装料盘和料架。
¶ 步骤14. 安装顶盖板
- 安装顶盖板，使用H2.0内六角扳手拧紧4颗螺丝，然后重新安装硅胶塞。
¶ 步骤15. 连接USB线
- 连接USB线，然后使用H2.0内六角扳手拧紧8颗螺丝。
¶ 步骤16. 安装集料槽
¶ 步骤17. 插入耗材
- 开启设备电源，依次将耗材插入对应的进料器端口。

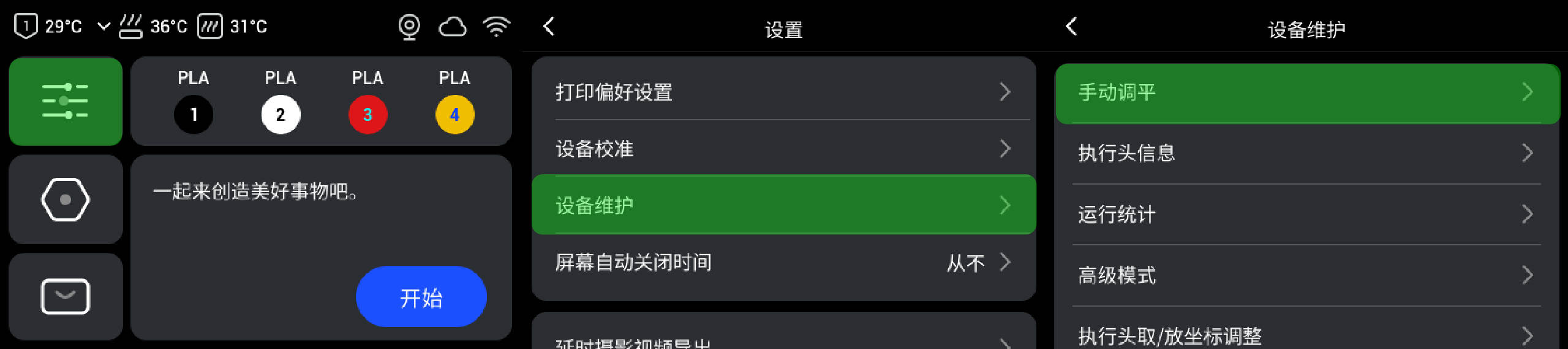

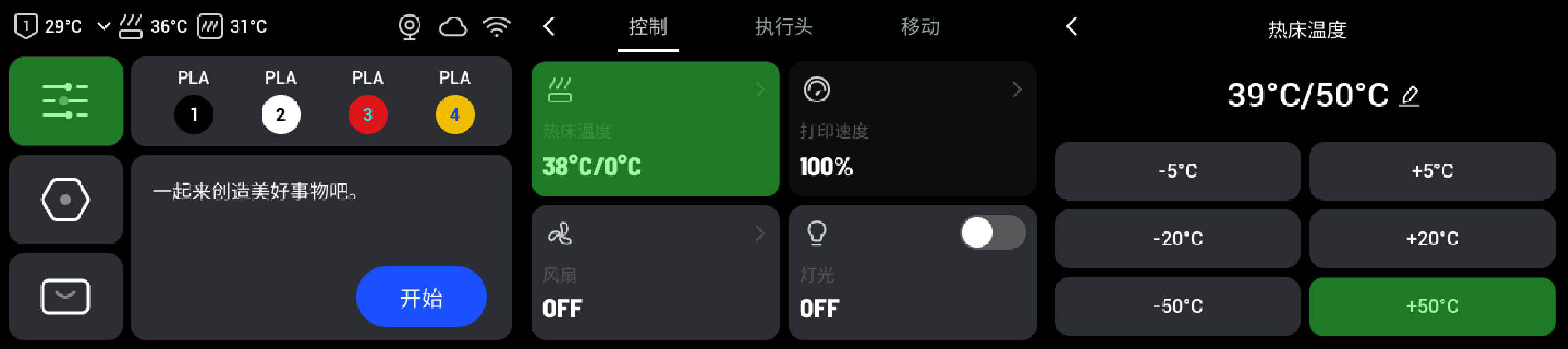

¶ 联系Snapmaker支持
如果按照故障排除步骤操作后问题仍未解决，请通过 Snapmaker APP 提交售后工单，并将排查结果及相关图片或视频发送给我们的售后技术支持，我们会尽力协助您解决问题。
