¶ 概述
¶ 位置
RFID转接板位于机器左内侧板上，需拆除左外侧板后方可更换。
¶ 操作难度及耗时评估
- 难度等级：★★★☆☆ (中等)
- 预计用时：30分钟
¶ 购买渠道
该配件预计将于后续上线Snapmaker官方商城，敬请关注。
¶ 准备工作
- H2.0内六角扳手
- 新的RFID转接板
¶ 第一部分：拆下面板
¶ 步骤1. 从1号和2号打印头退料
-
点击屏幕指定区域（下图中红色高亮部分）。
-
点击"退料模式"。

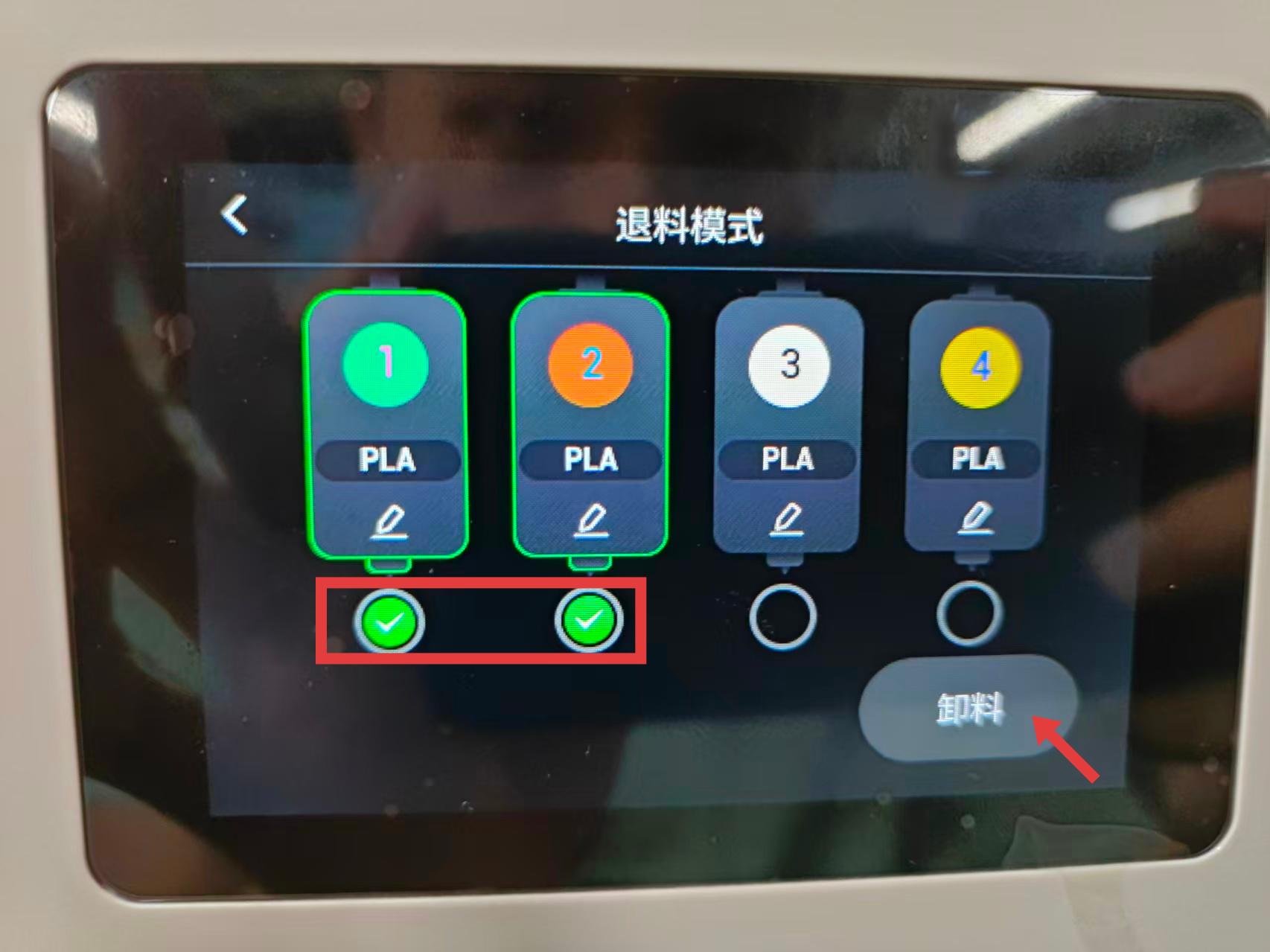

- 选择1号和2号打印头，然后点击"卸料"。

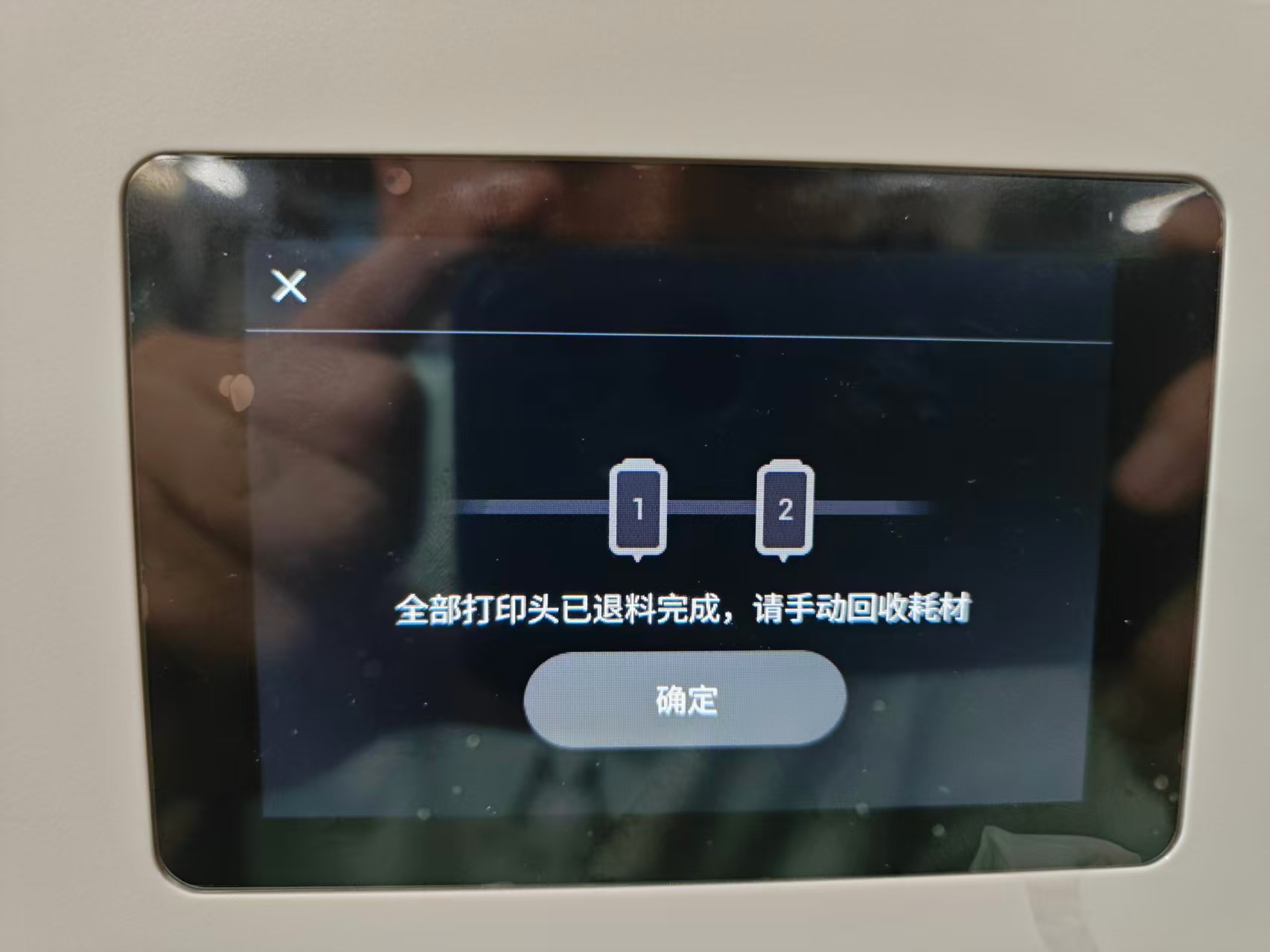

- 等待机器自动退料完成。
- 转动料盘收回剩余耗材。
- 取下1号和2号料盘和料架。
¶ 步骤2. 关机断电
- 进行下一步之前，请关闭设备并拔下电源线！
¶ 步骤3. 拆下左侧自动进料器
- 按下标记位置的卡扣。
- 按住卡扣的同时，按指示方向滑动自动进料器以将其取下。
- 接下来，断开自动进料器线接线。
¶ 步骤4. 断开USB线
- 使用H2.0内六角扳手卸下4根USB线上的8颗螺丝，然后拔出USB线。
¶ 步骤5. 拆下顶盖板
- 取出顶盖四个角落的硅胶塞。
- 使用H2.0内六角扳手卸下硅胶塞下面的4颗螺丝。
¶ 步骤6. 拆下左外侧板
- 按图示轻微移动顶盖板，然后卸下标记的4颗螺丝。
- 卸下料架孔内的螺丝5和6。
- 然后卸下左内侧板上的螺丝7和8。
- 进料器接线从1处穿过，断开2处2条RFID接线，取下左外侧板。
¶ 第二部分：更换RFID转接板
¶ 步骤7. 拆下旧的RFID转接板
- 断开RFID转接板上的三根接线。
| 编号 | 线缆描述 |
|---|---|
| 1 | 辅助散热风扇接线 |
| 2 | 主控板FFC线 |
| 3 | 自动进料器接线 |
对于位置2的FFC线，小心按压黑色翻盖后再取下。
- 使用H2.0内六角扳手拧下4颗螺丝，然后取下旧的RFID转接板。
¶ 步骤8. 安装新的RFID转接板
- 安装新的RFID转接板，使用H2.0内六角扳手拧紧4颗螺丝。
- 还原RFID转接板接线。
¶ 第三部分：重新组装机器
¶ 步骤9. 安装左外侧板
- 进料器接线从1处穿过，连接2处2条RFID接线，安装左外侧板。
- 使用H2.0内六角扳手拧紧左外侧板的8颗螺丝。
¶ 步骤10. 安装自动进料器和料盘
- 重新连接自动进料器接线并按图示理线。
- 将进料器卡扣与对应位置对齐，然后按所示方向推入进料器直至安装完成。
- 重新安装料架和料盘。
¶ 步骤11. 安装顶盖板
- 安装顶盖板，使用H2.0内六角扳手拧紧4颗螺丝，然后重新安装硅胶塞。
¶ 步骤12. 连接USB线
- 连接USB线，然后使用H2.0内六角扳手拧紧8颗螺丝。
¶ 联系Snapmaker支持
如果按照故障排除步骤操作后问题仍未解决，请通过 Snapmaker APP 提交售后工单，并将排查结果及相关图片或视频发送给我们的售后技术支持，我们会尽力协助您解决问题。
